مشخصات فنی
کنترلر موتور براشلس دی سی (BLDC) دوچرخه برقی و موتور برقی سینوسی
مدل 36/48V-18A
ولتاژ (V)36/48
محدودیت جریان (A)18
کمینه ولتاژ (V)31/41
اختلاف فاز120°
نوع موتوربدون جاروبک
ابعاد : H*W*L (میلیمتر)125*70*35
کدLH-350-DC
مدل 24/36/48V-15A
ولتاژ (V)24/36/48
کمینه ولتاژ (V)20
محدودیت جریان (A)15
ابعاد : H*W*L (mm)90*50*30
کدLH-250-DC
مدل 36/48V-33A
ولتاژ (V)36/48
کمینه ولتاژ (V)31/41
محدودیت جریان (A)33
ابعاد : H*W*L (mm)175*85*40
کدLH-500-DC
توضیحات

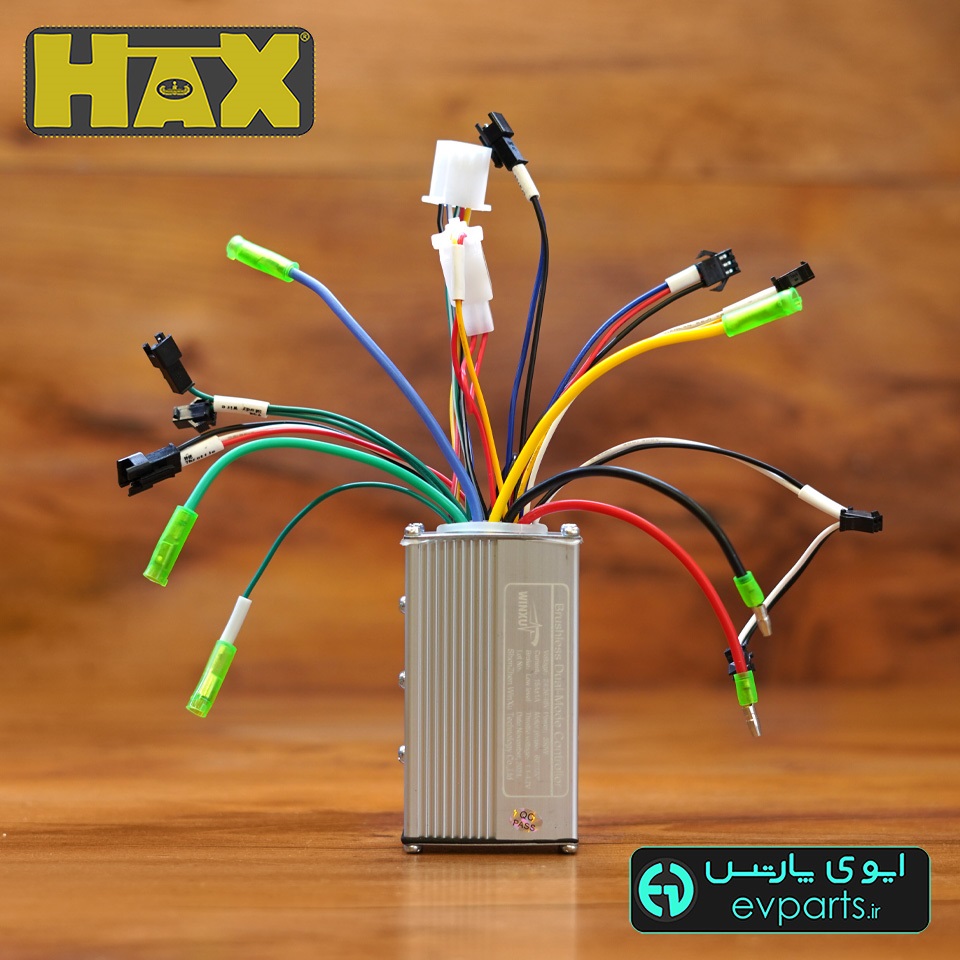

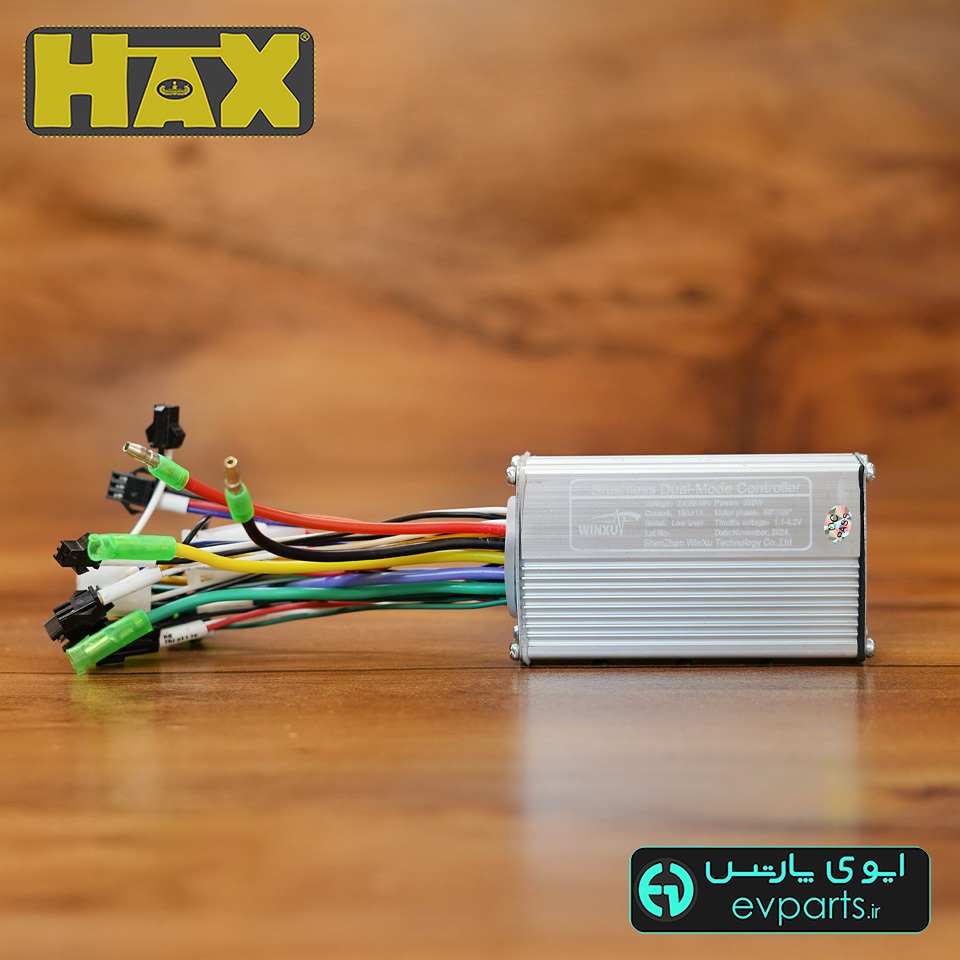

مدل سینوسی (24V-15A)

درایور موتور براشلس 24، 36 و48 ولت دوچرخه برقی در توان‌‌‌‌های 350 وات (15 آمپر) و 500 وات (20 آمپر) جهت راه اندازی موتور، نمایش اطلاعات روی نمایشگر، دریافت ورودی دسته گاز و سنسور پدال و اعمال به موتور

درایو 24 ولت دوچرخه برقی

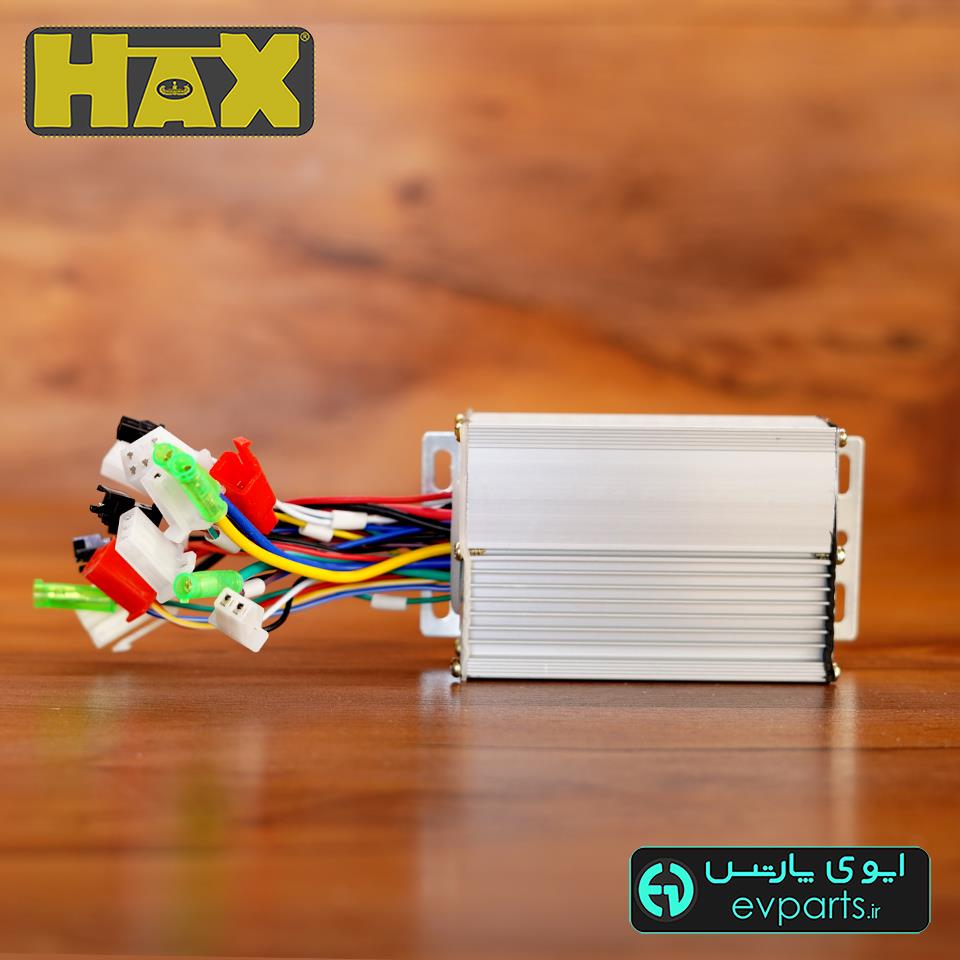

مدل سینوسی (36/48V-18A)

درایور موتور براشلس 36 و 48 ولت دوچرخه برقی در توان‌‌‌‌های 500 وات (36 ولت 18 آمپر) و 750 وات (48 ولت 18 آمپر) جهت راه اندازی موتور، نمایش اطلاعات روی نمایشگر، دریافت ورودی دسته گاز و سنسور پدال و اعمال به موتور

درایور 36 و 48 ولت دوچرخه برقی 18 آمپر

مدل سینوسی (36/48V-33A)

درایور موتور براشلس 36 و48 ولت دوچرخه برقی و موتور برقی 1000 وات با جریان بیشینه 33 آمپر جهت راه اندازی موتور، نمایش اطلاعات روی نمایشگر، دریافت ورودی دسته گاز و سنسور پدال و اعمال به موتور

درایو 48 ولت موتور برقی 30 33 آمپر

توجه : کنترلر‌‌‌‌های سینوسی با اکثر نمایشگر ها قابل راه اندازی است. همچنین نمایشگر‌‌‌‌های زیر پیشنهاد می‌شوند.

نمایشگر دوچرخه برقی و دسته گاز

سیم کشی و راه اندازی

سیم کشی کنترلر دوچرخه برقی 15 آمپر مدل سینوسی

سیم کشی درایو 250 500 وات 15 آمپر

راه اندازی سریع

1- سیم‌‌‌‌های فاز موتور (سبز، زرد و آبی) را به کنترلر وصل کنیدmotor phase فاز موتور
2- سوکت 6 پین هال موتور را به سوکت نظیر آن در کنترلر وصل کنید، توجه کنید که رنگ سیم ها یکی باشندhall sensor هال سنسور
3- دسته گاز شامل سه سیم قرمز (5V+)، مشکی (GND) و سیگنال (سفید یا سبز) را به سوکت دسته گاز کنترلر وصل کنید، توجه کنید رنگ ها نظیر هم باشندaccelerator throttle ورودی دسته گاز
4- سیم‌‌‌‌های مثبت و منفی باتری را به سوکت باتری وصل کنید (قرمز + و مشکی -)power ورودی باتری
5- کلید روشن و خاموش کنترلر دو سیم با سر سیم تکی قرمز و نارنجی هستند، برای روشن شدن می‌توانید از کلیدی استفاده کنید که این دو سیم را به هم وصل کند، درصورتی که کلیدی برای این کار ندارید، دو سیم را به هم متصل کنید.electric lock قفل الکتریکی
6 - پس از روشن شدن کنترلر، دو سوکت مشکی 2 پین با سیم تکی طوسی را یکبار به هم وصل کرده و جدا کنید، اگر موتور شروع به چرخیدن نکرد، دوباره این کار را تکرار کنید، موتور چرخیده و حالا می‌توانید با دسته گاز چرخش موتور را کنترل کنید.learning wire تغییر جهت چرخش
7- سیم کشی سایر آپشن ها و ویژگی ها در زیر قابل مشاهده است.



سه حالتهBlue:low speed
Brown:high speed
Black:ground
Three speed gearthree speed gear سه سرعته

سنسور

پدال

Black: ground

Red: positive

Yellow: Signal

PASPAS سنسور پدال
سرعت Meterسنسور سرعت meter

سیگنال

آلارم

Green: signal output
Brown:signal control
Orange:signal input
Anti-theft alarm signalanti-theft alarm signal سیگنال ضد سرقت
ترمزPurple:brake signal
Black:ground
Low level brakelow level brake ترمز
فاز موتور Motor phasemotor phase فاز موتور
آلارمRed:positive
Black:negative
Anti-theft alarm poweranti-theft alarm power

کروز

کنترل

blue white wire

black color wire

Cruise control functioncruise control function کروز کنترل

دسته

گاز

Red:4.3V
Green:signal
Black:ground
Accelerator Throttleaccelerator throttle ورودی دسته گاز
باتری

Red : positive

Black: ground

Battery powerpower ورودی باتری

هال

سنسور

Red:5v negative
Black:ground
yellow,green,blue
Hall sensorhall sensor هال سنسور

قفل

الکتریکی

Orange

Red

Electric lockelectric lock قفل الکتریکی

تغییر

جهت چرخش

Black white color wire

white color wire

Learning wire
Intelligent recognition
learning wire تغییر جهت چرخش




سیم کشی کنترلر 36 و 48 ولت 18 آمپر :

سیم کشی درایو 800 500 وات 18 آمپر

سه حالتهBlue:low speed
Brown:high speed
Black:ground
Three speed gearthree speed gear سه سرعته

باتری و سویچ

Black: ground

Thick Red: positive

Thin Red: switch

Power and Switchسویچ و سوکت باتری
سرعتGreenMeterسنسور سرعت meter

آلارم

Green: signal output
Brown:signal control
Orange:signal input
Anti-theft alarm signalanti-theft alarm signal سیگنال ضد سرقت
ترمز ضعیفWhite:brake signal
Black:ground
Low level brakelow level brake ترمز
ترمز شدیدYellowHigh brake
فاز موتور Motor phasemotor phase فاز موتور
آلارمRed:positive
Black:negative
Anti-theft alarm poweranti-theft alarm signal سیگنال ضد سرقت

کروز

کنترل

blue white wire

black color wire

Cruise control functioncruise control function کروز کنترل

دسته

گاز

Red:4.3V
Green:signal
Black:ground
Accelerator Throttleaccelerator throttle ورودی دسته گاز

هال

سنسور

Red:5v negative
Black:ground
yellow,green,blue
Hall sensorhall sensor هال سنسور

تغییر

جهت چرخش

Black white color wire

white color wire

Learning wire
Intelligent recognition
learning wire تغییر جهت چرخش

سیم کشی کنترلر 36 و 48 ولت 30 الی 33 آمپر :

سیم کشی درایو 800 1500 وات 30 آمپر
