مشخصات قیمت و خرید کنترلر FOC دوچرخه برقی 36 و 48 ولت 15 20 30 آمپر ,

موجود
کنترلر FOC دوچرخه برقی 36 و 48 ولت
 سیم کشی کنترلر foc دوچرخه برقی 24 36 48 ولت
 کنترلر 36 و 48 ولت  آمپر دوچرخه برقی

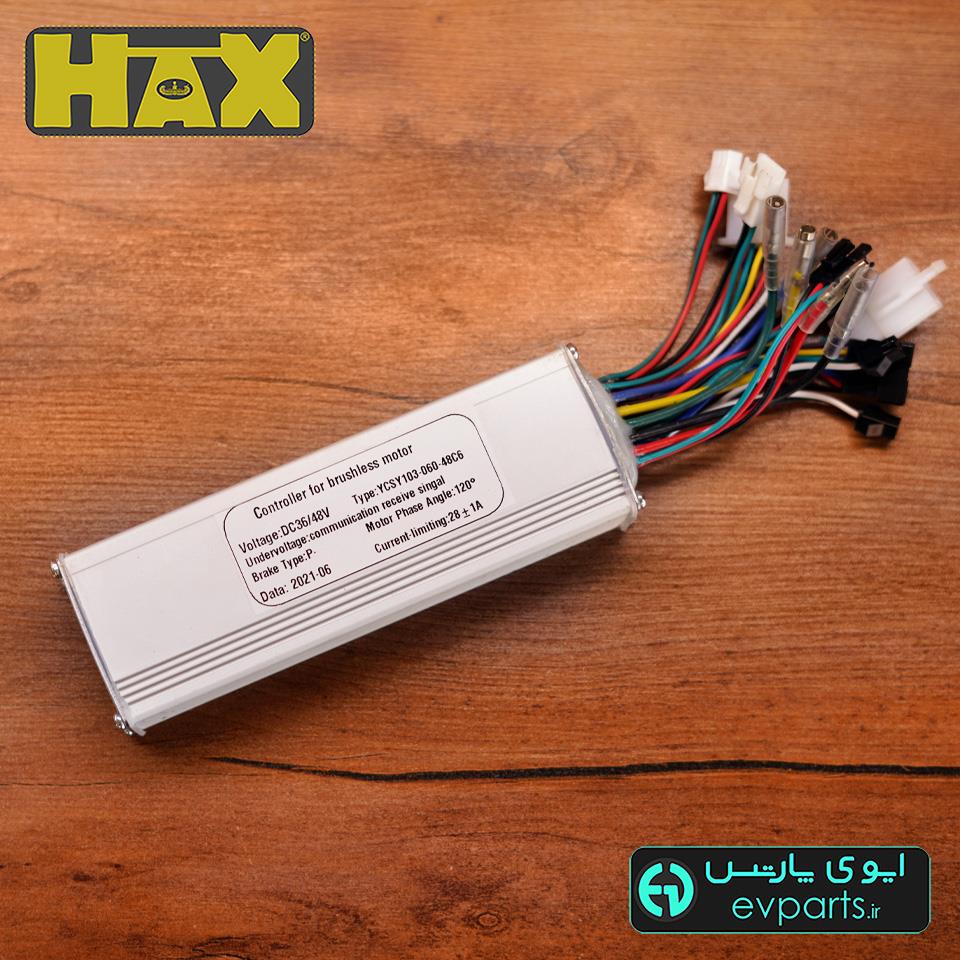

 کنترلر 48 ولت 28 آمپر دوچرخه برقی
 کنترلر 48 ولت 28 آمپر دوچرخه برقی
 کنترلر 48 ولت 22 آمپر دوچرخه برقی
 کنترلر 48 ولت 22 آمپر دوچرخه برقی
 کنترلر 48 ولت 22 آمپر دوچرخه برقی
 کنترلر 48 ولت 20 آمپر دوچرخه برقی
 کنترلر 48 ولت 20 آمپر دوچرخه برقی
کنترلر 48 ولت 20 آمپر دوچرخه برقی
 کنترلر دوچرخه برقی 250 وات
 کنترلر دوچرخه برقی 48 ولت آمپر
 کنترلر دوچرخه برقی 36 و 48 ولت FOC
 کانکتور‌‌‌‌های کنترلر 48 ولت و 36 ولت  سیم بندی کنترلر دوچرخه برقی 36 ولت و 48 ولت
 کنترلر دوچرخه برقی 36 و 48 ولت 30 آمپر
کنترلر 36 و 48 ولت 1000 وات و 1500 وات 30 آمپر
 کنترلر 36 و 48 ولت 800 وات و 1000 وات 22 آمپر
 کنترلر 36 ولت دوچرخه برقی 22 آمپر
 کنترلر 48 ولت دوچرخه برقی 30 آمپر
 کنترلر 36 و 48 ولت دوچرخه برقی 15 آمپر
 کنترلر دوچرخه برقی 24 و 36 ولت 20 آمپر
...
کنترلر FOC دوچرخه برقی 36 و 48 ولت
(16)
(0)
FOC-36/48V-15A
مدل کالا (جهت مشاهده قیمت روی هر مدل کلیک کنید)
FOC-36/48V-30A
FOC-36/48V-22A

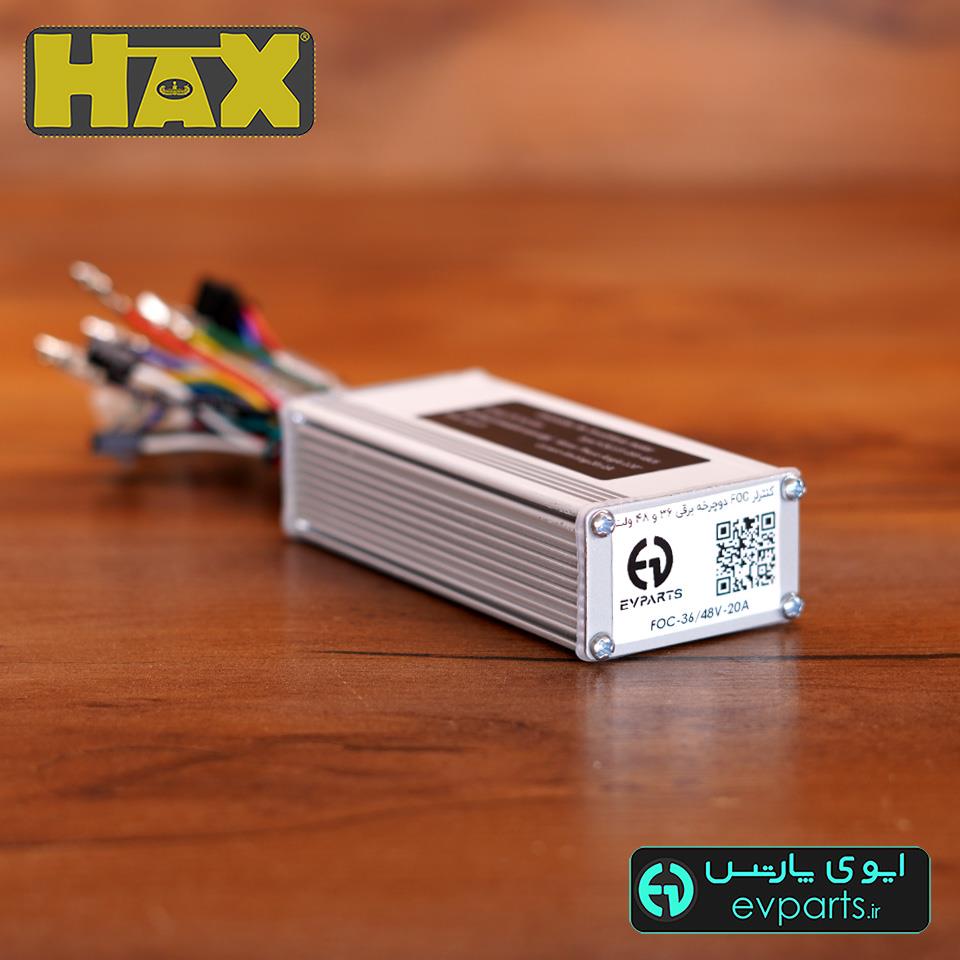

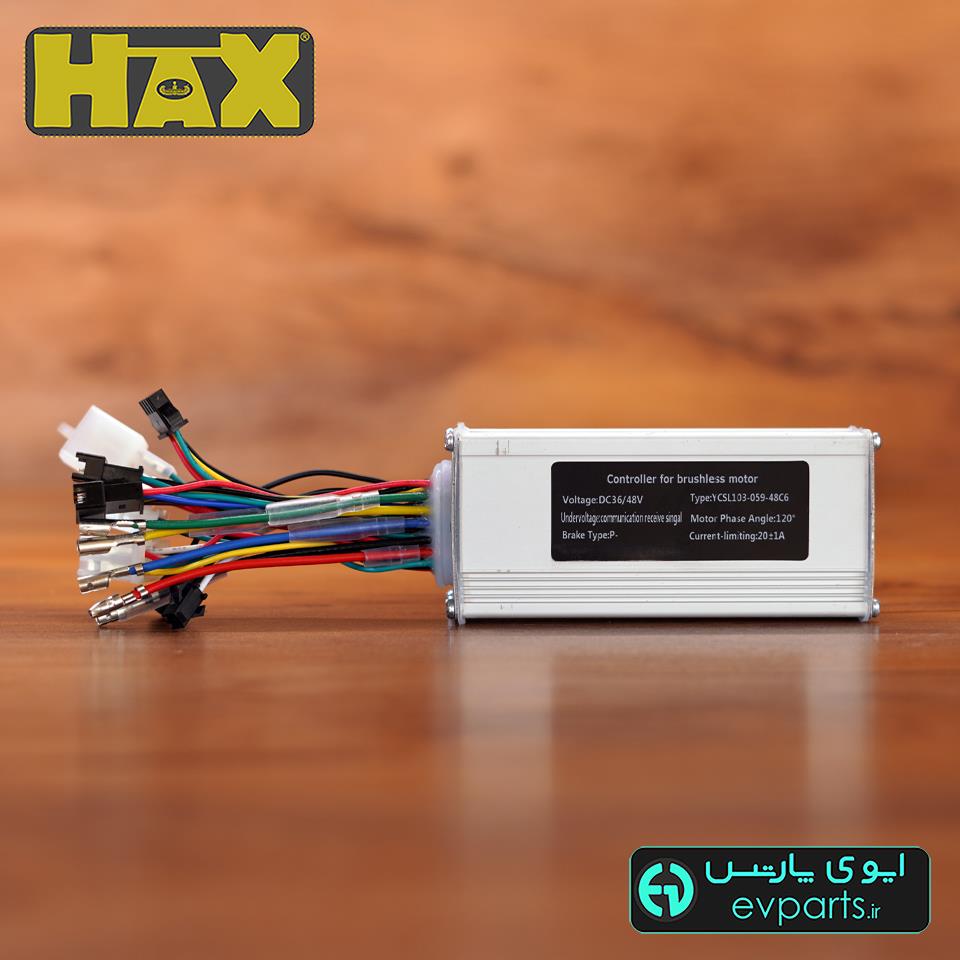

FOC-36/48V-20A
FOC-36/48V-28A
FOC-36/48V-15A
تعداد
+
_
عدد
قیمت کالا
1,199,000 تومان

مقالات مرتبط

نقشه سیمکشی دوچرخه برقی اسکوتر و موتور برقی

نقشه سیمکشی دوچرخه برقی اسکوتر و موتور برقی
جمعه ۸ مهر ۱۴۰۱

دوچرخه برقی شامل موتور، کنترلر، دسته گاز، نمایشگر، دسته ترمز و سنسور پدال است. جهت نصب و راه اندازی دوچرخه برقی و اتصال درست سیم و کانکتورها به یکدیگر مطابق با عکس اقدام به نصب فرمایید.

خطا‌‌‌‌های نمایشگر هوشمند دوچرخه برقی -S900 error Indication

خطا‌‌‌‌های نمایشگر هوشمند دوچرخه برقی -S900 error Indication
جمعه ۸ مهر ۱۴۰۱

شناسایی و نحوه عیب یابی و رفع خطا‌‌‌‌های نمایشگر هوشمند دوچرخه برقی سری S مدل‌‌‌‌های SW900 و S900
S900 error Indication

S900 ebike display user manual - راهنمای کاربری نمایشگر S900

S900 ebike display user manual - راهنمای کاربری نمایشگر S900
جمعه ۸ مهر ۱۴۰۱

S900 ebike display user manual - راهنمای کاربری نمایشگر S900

تست سنسور اثر هال موتور براشلس

تست سنسور اثر هال موتور براشلس
جمعه ۸ مهر ۱۴۰۱

در موتور‌‌‌‌های جریان مستقیم بدون جاروبک (Brush-less DC) سنسور اثر هال بجای یک جابجاگر مکانیکی "commutator" و جاروبکها "Brushes" استفاده می‌شود.
جهت تست سنسور‌‌‌‌های اثر هال به ترتیب زیر عمل نمایید.

تست سلامت ماسفت‌‌‌‌های کنترلر موتور براشلس

تست سلامت ماسفت‌‌‌‌های کنترلر موتور براشلس
جمعه ۸ مهر ۱۴۰۱

برای این تست شما باید اتصال کوتاه بین هر سه فاز با منفی سیستم و مثبت سیستم را چک کنید. در کل 6 حالت باید تست شود ( اتصال کوتاه بین هر سه فاز و منفی و اتصال کوتاه بین هر سه فاز و مثبت). برای این تست روشن بودن کنترلر ( وصل کردن به منبع تغذیه) لزومی ندارد .در هر یک از حالت‌‌‌‌های فوق مولتی متر باید مقدار قابل توجهی مقاومت نشان دهد، مطمئن شوید اتصال پراب و سر سیم ها به خوبی برقرار می‌شود.

M5 LCD display user manual

M5 LCD display user manual
جمعه ۸ مهر ۱۴۰۱

دستورالعمل کاربری نمایشگر M5

راهنمای کاربری نمایشگر G51

راهنمای کاربری نمایشگر G51
جمعه ۸ مهر ۱۴۰۱

راهنمای کاربری نمایشگر دوچرخه برقی مدل G51

مقدمه ای بر کنترلر وسایل نقلیه الکتریکی

مقدمه ای بر کنترلر وسایل نقلیه الکتریکی
جمعه ۸ مهر ۱۴۰۱

احتمال بسیار زیادی وجود دارد که این سوال قبلاً به ذهن شما خطور کرده باشد. ما می‌دانیم که خودرو الکتریکی با باتری کار می‌کند که دارای انرژی DC (مستقیم) هستند و موتورهایی داریم که با AC سه فاز کار می‌کنند. هر دوی اینها با هم، چگونه کار خواهند کرد؟ این کار توسط کنترلر انجام می‌شود، از یک دوچرخه معمولی تا یک خودروی تسلا Roadster، هر وسیله نقلیه برقی دارای کنترلر مخصوص به خود است که ولتاژ DC را از باتری به سطح مناسبی برای کار موتورها تبدیل می‌کند.

مشخصات فنی
کنترلر موتور براشلس دی سی (BLDC) دوچرخه برقی
مدلFOC-36/48V-30A و FOC-36/48V-22A و FOC-36/48V-15A و FOC-36/48V-28A
ولتاژ (V) 48 / 36
کمینه ولتاژ (V)39 / 29
اختلاف فاز120°
نوع موتوربدون جاروبک (BLDC)
ضد آب
سنسور پدال
قطع کن موتور
نمایشگر هوشمند
دسته گاز
کلید و چراغ

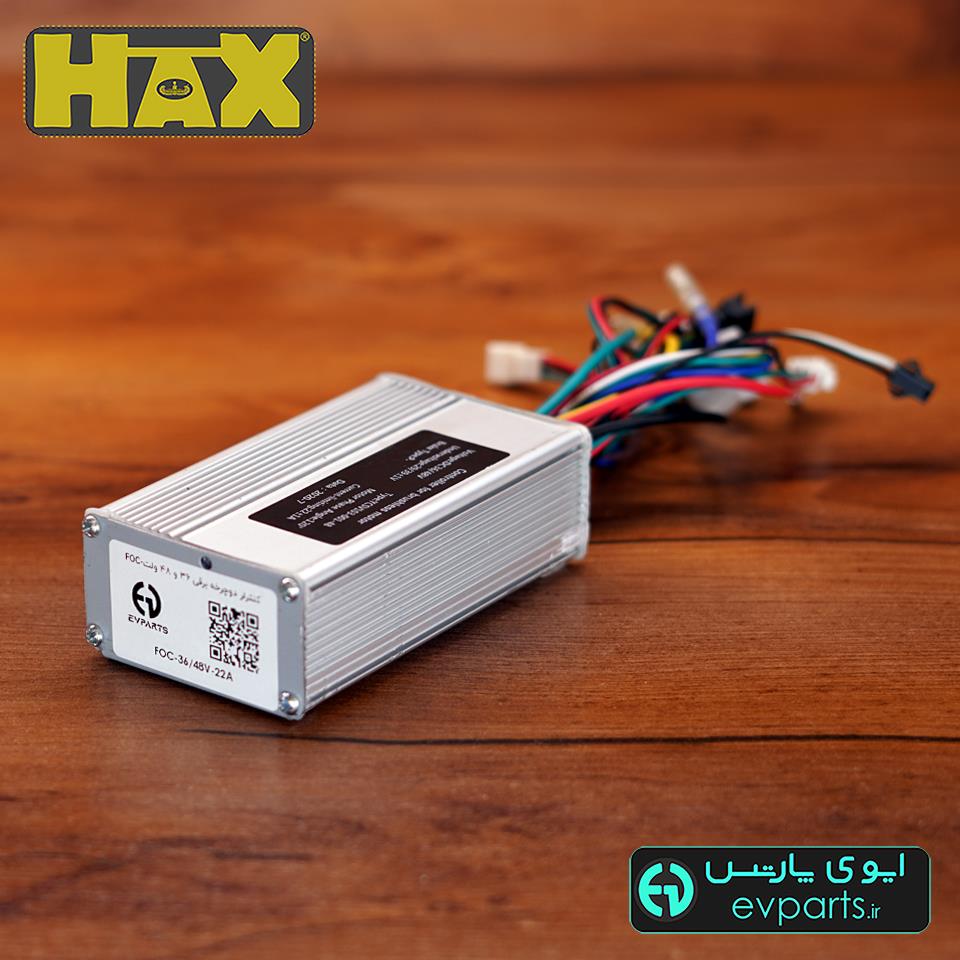

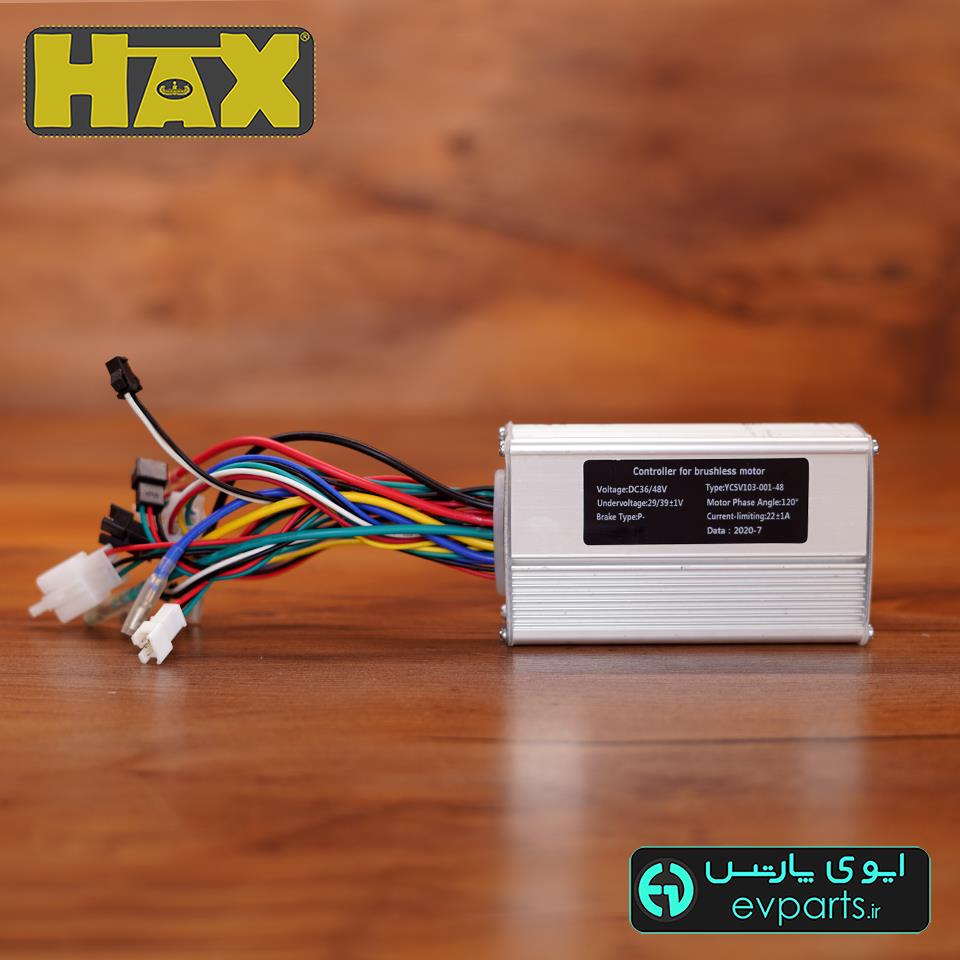

مدلFOC-36/48V-22A
محدودیت جریان (A)22
ابعاد : H*W*L (mm)115*65*36
وزن (g)350

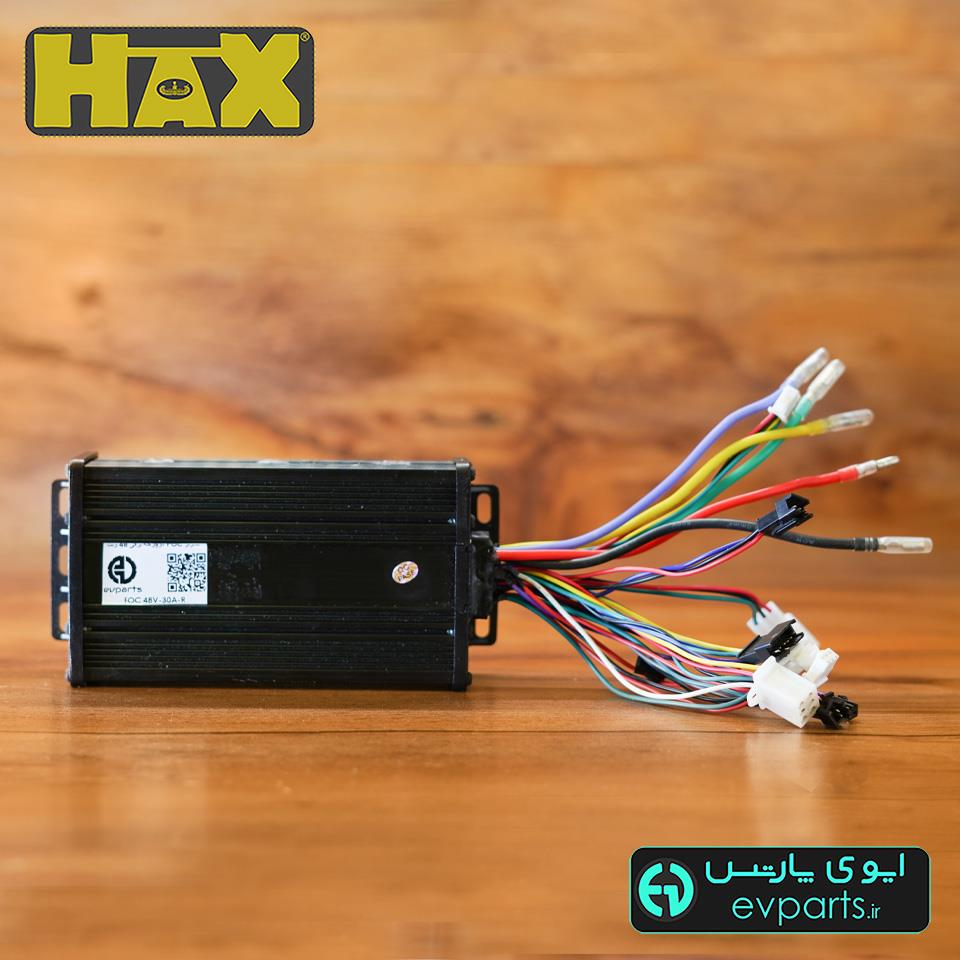

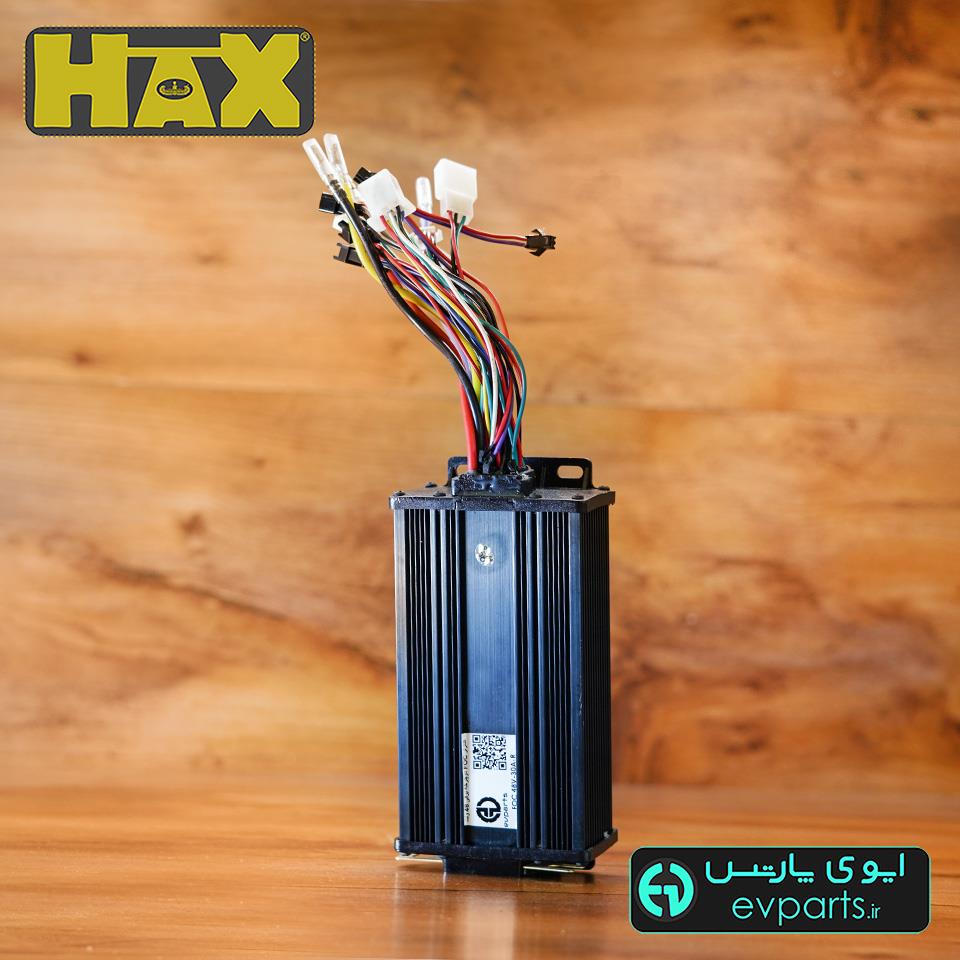

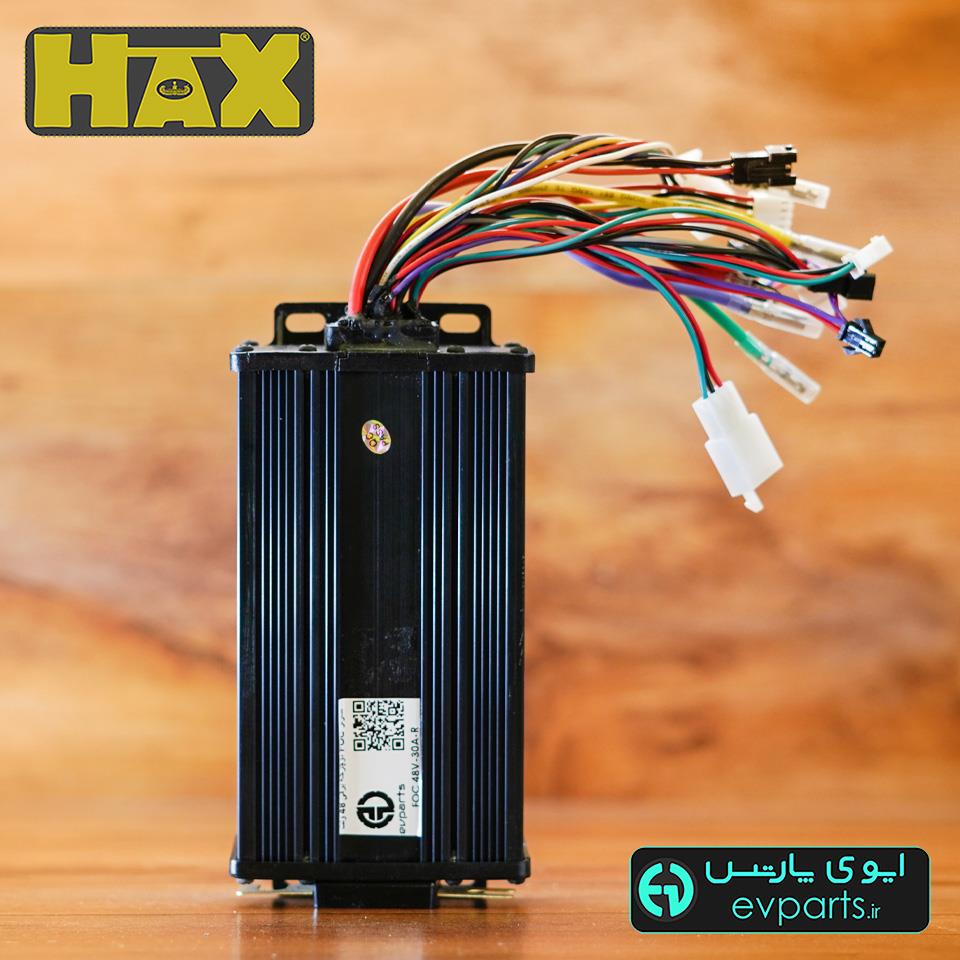

مدلFOC-36/48V-30A
محدودیت جریان (A)30
ابعاد : H*W*L (mm)150*80*40
وزن (g)550

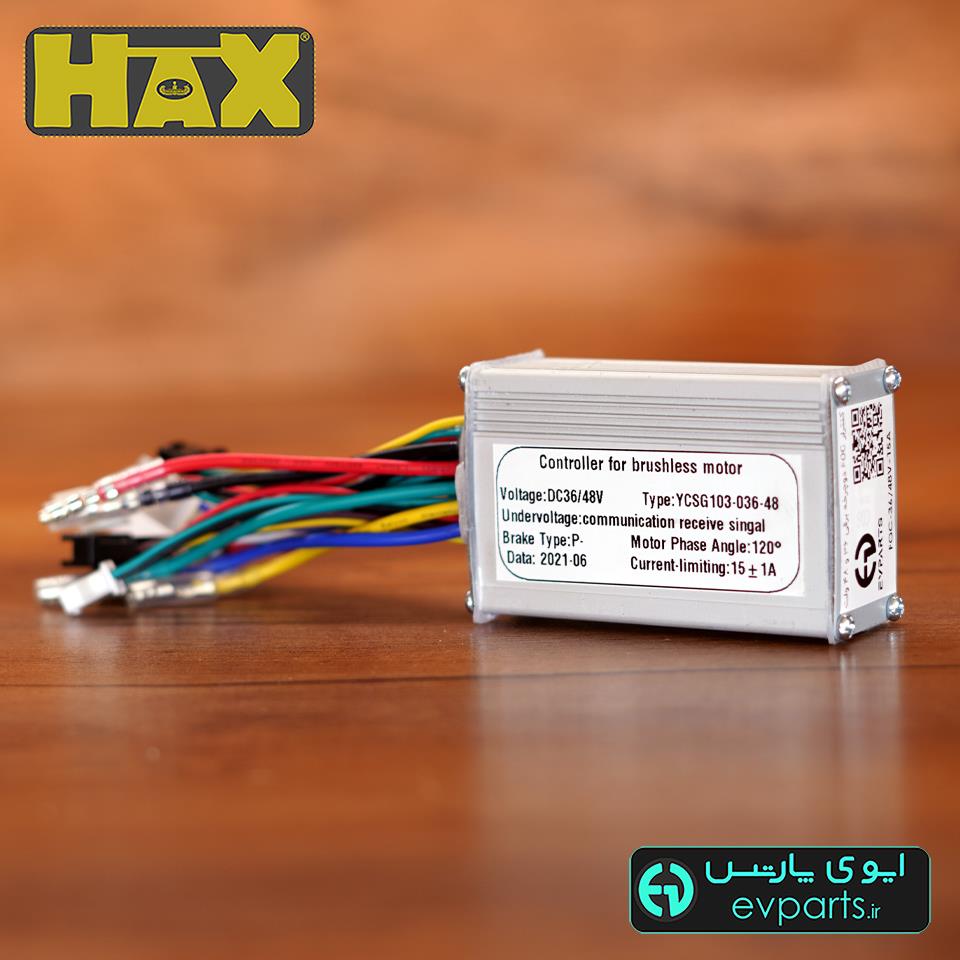

مدلFOC-36/48V-15A
محدودیت جریان (A)15
ابعاد : H*W*L (mm)80*50*30
وزن (g)190

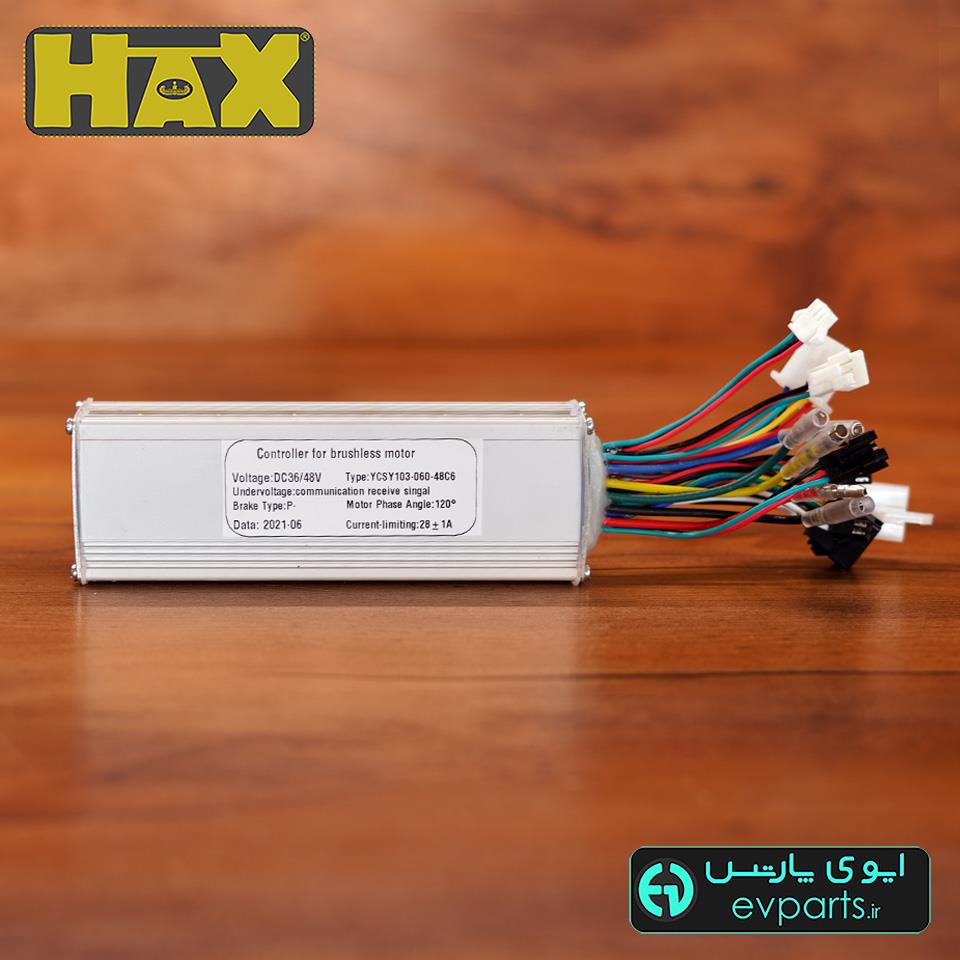

مدلFOC-36/48V-28A
محدودیت جریان (A)28
ابعاد : H*W*L (mm)150*50*30
وزن (g)310
مدل : FOC-24/36V-20A
ولتاژ (V)24/36
محدودیت جریان (A)20
کمینه ولتاژ (V)21/29
ابعاد : H*W*L (میلیمتر)120*50*20
مدل FOC

درایور موتور براشلس 36 و 48  ولت دوچرخه برقی جهت راه اندازی موتور، نمایش اطلاعات روی نمایشگر، دریافت ورودی دسته گاز و سنسور پدال و اعمال به موتور

کنترلر موتور براشلس دی سی (BLDC) FOC دوچرخه برقی 36 و 48 ولت با محدودیت جریان 15، 22 و 30 آمپر

  • مدل FOC-36/48V-30A :

36 ولت 1000 وات

48 ولت 1500 وات



درایور 48 ولت 28 30 آمپر دوچرخه برقی

مناسب دوچرخه برقی 1000 تا 1500 وات

  • مدل FOC-36/48V-22A :

36 ولت 800 وات

48 ولت 1000 وات

درایور 36 و 48 ولت دوچرخه برقی 22

مناسب دوچرخه برقی 750 الی 1000 وات

  • مدل FOC-36/48V-15A :

36 ولت 500 وات

48 ولت 700 وات

درایور 36 و 48 ولت دوچرخه برقی 15 آمپر



درایور موتور براشلس 24 ولت دوچرخه برقی در توان 500 وات (20 آمپر) FOC (FOC-24/36V-20A) جهت راه اندازی موتور، نمایش اطلاعات روی نمایشگر، دریافت ورودی دسته گاز و سنسور پدال و اعمال به موتور



  • مدل FOC - (FOC-24/36V-20A)

درایو 24 ولت دوچرخه برقی 20 آمپر

توجه : مدل FOC جهت راه اندازی فقط با نمایشگر‌‌‌‌های 6 سیم موجود در فروشگاه همخوانی دارد.

 900 G51 LED S830
نمایشگر دوچرخه برقینمایشگر دوچرخه برقی ال سی دینمایشگر ال ای دی دوچرخه برقینمایشگر دوچرخه برقی LCD
سیم کشی

سیم کشی کنترلر دوچرخه برقی مدل FOC

سیم بندی کنترلر FOC دوچرخه برقی

  • راه اندازی سریع

نمایشگر را به کنترلر وصل کنید.
سیم‌‌‌‌های باتری را وصل کنید، قرمز (مثبت)و مشکی (منفی) ضخیم، دقت کنید برعکس وصل نشود.
سیم‌‌‌‌های فاز موتور را نظیر به نظیر وصل کنید (زرد، سبز، آبی ضخیم)
سوکت هال موتور کانکتور 6 پین را به موتور وصل کنید و دقت کنید رنگها نظیر هم باشند.

سوکت سه پین بزرگ شامل سیم‌‌‌‌های سبز، مشکی و قرمز برای دسته گاز است، نظیر به نظیر وصل شود.

نمایشگر را روشن کرده و با دسته گاز شروع به تست سیستم کنید.

سایر قطعات شامل چراغ، کلید، سنسور پدال را پس از راه اندازی نصب کنید. سیم کشی کلی و سوکت ها را در عکس زیر ببینید.

سیم کشی دوچرخه برقی
