دوچرخه برقی شامل موتور، کنترلر، دسته گاز، نمایشگر، دسته ترمز و سنسور پدال است. جهت نصب و راه اندازی دوچرخه برقی و اتصال درست سیم و کانکتورها به یکدیگر مطابق با عکس اقدام به نصب فرمایید.
شناسایی و نحوه عیب یابی و رفع خطاهای نمایشگر هوشمند دوچرخه برقی سری S مدل های SW900 و S900
S900 error Indication
S900 ebike display user manual - راهنمای کاربری نمایشگر S900 و SW900
در موتور های جریان مستقیم بدون جاروبک (Brush-less DC) سنسور اثر هال بجای یک جابجاگر مکانیکی "commutator" و جاروبکها "Brushes" استفاده می‌شود.
جهت تست سنسورهای اثر هال به ترتیب زیر عمل نمایید.
برای این تست شما باید اتصال کوتاه بین هر سه فاز با منفی سیستم و مثبت سیستم را چک کنید. در کل 6 حالت باید تست شود ( اتصال کوتاه بین هر سه فاز و منفی و اتصال کوتاه بین هر سه فاز و مثبت). برای این تست روشن بودن کنترلر ( وصل کردن به منبع تغذیه) لزومی ندارد .در هر یک از حالت های فوق مولتی متر باید مقدار قابل توجهی مقاومت نشان دهد، مطمئن شوید اتصال پراب و سر سیم ها به خوبی برقرار می‌شود.
احتمال بسیار زیادی وجود دارد که این سوال قبلاً به ذهن شما خطور کرده باشد. ما می‌دانیم که خودرو الکتریکی با باتری کار می‌کند که دارای انرژی DC (مستقیم) هستند و موتورهایی داریم که با AC سه فاز کار می‌کنند. هر دوی اینها با هم، چگونه کار خواهند کرد؟ این کار توسط کنترلر انجام می‌شود، از یک دوچرخه معمولی تا یک خودروی تسلا Roadster، هر وسیله نقلیه برقی دارای کنترلر مخصوص به خود است که ولتاژ DC را از باتری به سطح مناسبی برای کار موتورها تبدیل می‌کند.
| ولتاژ نامی (V) | 48/60 |
| محدودیت جریان (A) | 30 |
| اختلاف فاز (°) | 120 |
| وزن (kg) | 0.55 |
| ابعاد (mm) - L*W*H | 45*85*175 |
| کاربری | دوچرخه برقی |
| دنده عقب |  |
| ورودی سنسور پدال (PAS) | |
| نوع | CZFD006S |

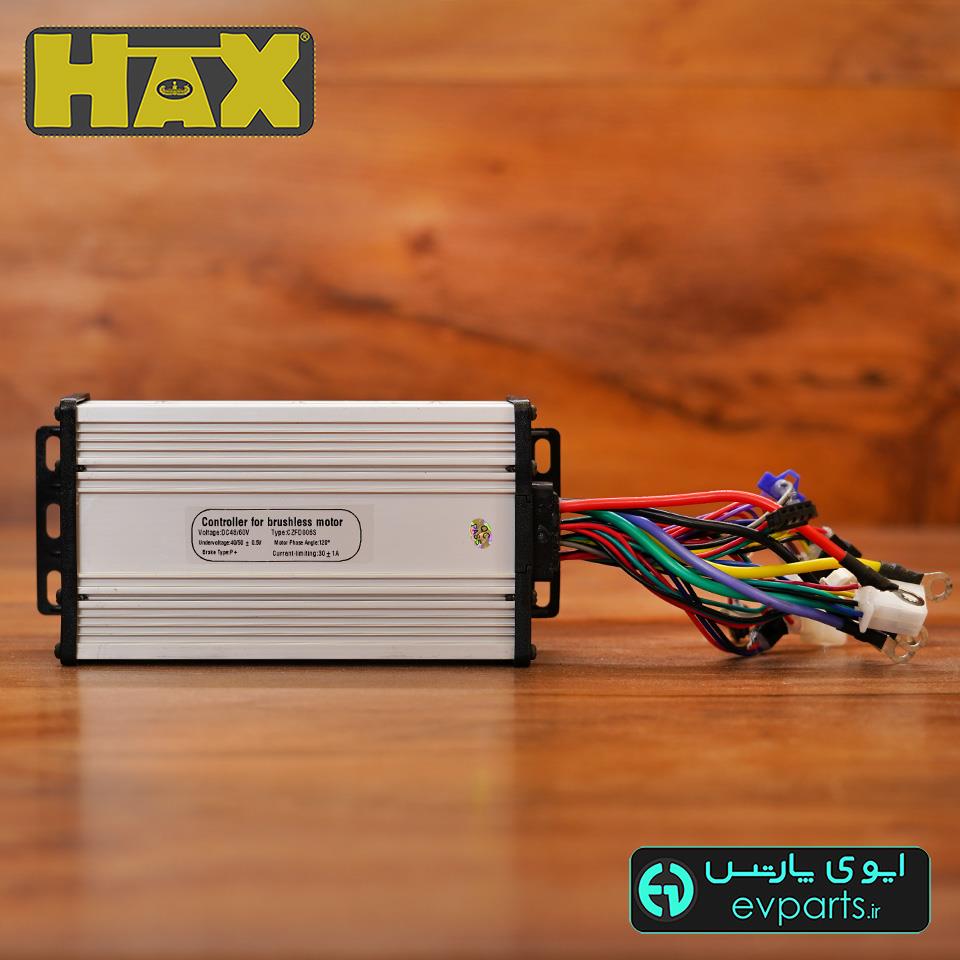

کنترلر موتور بدون جاروبک دی سی (BLDC) 48 و 60 ولت 30 آمپر مناسب دوچرخه برقی دارای ورودی سنسور پدال
نمایشگر را به کنترلر وصل کنید.
سیم های باتری را وصل کنید، قرمز (مثبت)و مشکی (منفی) ضخیم، دقت کنید برعکس وصل نشود.
سیم های فاز موتور را نظیر به نظیر وصل کنید (زرد، سبز، آبی ضخیم)
سوکت هال موتور کانکتور 6 پین را به موتور وصل کنید و دقت کنید رنگها نظیر هم باشند.
سوکت سه پین بزرگ شامل سیم های سبز، مشکی و قرمز برای دسته گاز است، نظیر به نظیر وصل شود.
نمایشگر را روشن کرده و با دسته گاز شروع به تست سیستم کنید.
سایر قطعات شامل چراغ، کلید، سنسور پدال را پس از راه اندازی نصب کنید. سیم کشی کلی و سوکت ها را در عکس زیر ببینید.
انواع موتور، کنترلر و کیت سیستم رانش خودروهای برقی
| انواع موتور | ||
 |
| انواع کنترلر | ||
 |
کیت رانش | ||
 |
انواع کنترلر وسایل نقیه الکتریکی اعم از خودروهای شهری و ون مسافربر برقی، موتورسیکلت برقی و اسکوتر برقی و دوچرخه برقی شامل انواع کنترلر و درایور
