| توان نامی(W) | 7000 |
| دور خروجی موتور (RPM) | 2700-3900 |
| ضریب دنده | 1:32 - 1:16 |
| دور خروجی گیربکس (RPM) - دنده 1 | 84-120 |
| دور خروجی گیربکس (RPM) - دنده 2 | 168-240 |
| گشتاور نامی (Nm) | 28 |
| گشتاور بیشینه (Nm) | 100 |
| ولتاژ (V) | 72 |
| جریان نامی (A) | 100 |
| نوع موتور | سنکرون آهنربای دائم (PMSM) |
| بازده (%) | ≥97 |
| محافظت در برابر نفوذ | IP67 |
این موتور نیز شبیه موتور BLDC است که دارای آهنرباهای دائمی روی روتور است. مشابه موتورهای BLDC، این موتورها همچنین دارای ویژگی های کششی مانند چگالی توان بالا و راندمان بالا هستند. تفاوت این است که PMSM دارای EMF پشت سینوسی است در حالی که BLDC دارای EMF پشت ذوزنقه ای است. موتورهای سنکرون مغناطیس دائمی برای توان بالاتر در دسترس هستند. PMSM بهترین انتخاب برای کاربردهای با کارایی بالا مانند اتومبیل، اتوبوس است. علیرغم هزینه بالا، PMSM رقابت سختی را برای موتورهای القایی به دلیل افزایش بازده نسبت به موتورهای القایی ایجاد می‌کند. PMSM نیز از موتورهای BLDC گرانتر است. اکثر خودروسازان از موتورهای PMSM برای خودروهای هیبریدی و الکتریکی خود استفاده می‌کنند. به عنوان مثال، تویوتا پریوس، شورولت بولت EV، فورد فوکوس الکتریک، موتورسیکلت های صفر S/SR، نیسان لیف، هندا آکورد، بی ام و i3 و غیره از موتور PMSM برای پیشرانه استفاده می‌کنند.
Type | PMSM |
Rated Watt | 7000W |
Rated Volts | 48v/60V/72 |
Rated current | 100A |
Max current | 150A |
Max speed | 4500RPM |
Rated speed | 3800RPM |
Rated Torque | 28N.M |
Max torque | 100 N.M |
No-load current | ≤ 10 A |
Highest efficiency | 97% |
Waterproof level | IP67 |
Voltage constant | 48V/60V/72V |
Number of pair pole | 5 |
Cooling method | Fan |
Stator resistance | 0.04mΩ |
Stator inductance | 85μ |
Type | PMSM |
Current | 150A |
Watt | 7000W |
Volts | 48V/60V/72V |
Under voltage | 41.5±0.5V |
ENVIRONMENT TEMPERATURE： | -20℃-60℃ |
RENEGERATIVE BRAKING | yes |
ANTI SLIP DOWN PROTECTION | yes |
OVER TEMPERATURE CUTTOFF | yes |
SOFT START | yes |
HIGH TORQUE | yes |
COOLING | Nature |
IP STANDARDS | IP67 |
OVER CURRENT CUTT OFF | yes |
SHORT CIRCUIT CUTT OFF | yes |
CONTROLLER SIZE | 296*151*80mm |
MAXIMUM OPERAT TEMPERATURE | 120℃ |
WEIGHTDRY(KG) | 2.6KG |
THREE-SPEED REGULATION FUNCTION | SPORT MODE, NORMAL MODE, ECO MODE |

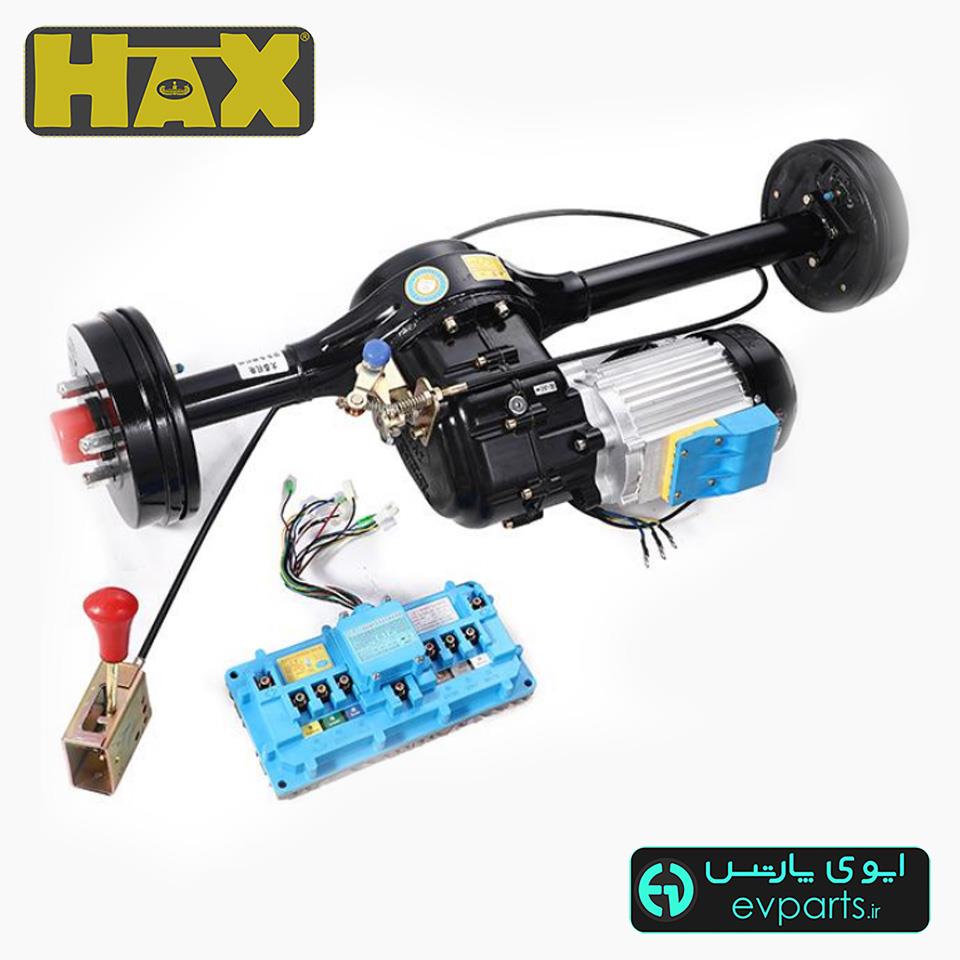

Type | Rear Axle |
Ratio | 1:16 or 1:32 |
Widths | 1450mm |
Climbing ability | 10-20 degree |
Max Speed | 45-55kmh |
| مدل موتور : 7kW-PMSM-POWERTRAIN - ظریب دنده 1:16 | |||||||
| شیب بیشینه (%) | 55 | 37 | 27 | 22 | |||
| وزن ناخالص (kg) | 1000 | 1500 | 2000 | 2500 | |||
| قطر چرخ (cm) | 57 | ||||||
| دور موتور (rpm) | 3800 | ||||||
| سرعت نهایی (km/h) | 26 | 26 | 26 | 26 | |||
| ضریب دنده | 1:16 | ||||||
| گشتاورپیک موتور (Nm) | 100 | ||||||
| گشتاورپیک - چرخ (Nm) | 1600 | ||||||
| توان-سرعت نهایی (kW) | 1.3 | 1.6 | 2.2 | 2.8 | |||
| ولتاژ باتری (V) | 72 | ||||||
| ظرفیت باتری (Ah) | 100 | ||||||
| مسافت پیمایشی (km) | 150 | 110 | 80 | 70 | |||
| مصرف شیب (Wh/km) | 45 | 65 | 85 | 105 | |||
| *مقادیر مسافت پیمایشی و مصرف وسیله با فرض شیب صفر درصد محاسبه شده است | |||||||
| |||||||
| مدل موتور : 7kW-PMSM-POWERTRAIN - ظریب دنده 1:32 | |||||||
| شیب بیشینه (%) | 110 | 75 | 55 | 45 | |||
| وزن ناخالص (kg) | 1000 | 1500 | 2000 | 2500 | |||
| قطر چرخ (cm) | 57 | ||||||
| دور موتور (rpm) | 3800 | ||||||
| سرعت نهایی (km/h) | 13 | 13 | 13 | 13 | |||
| ضریب دنده | 1:32 | ||||||
| گشتاورپیک موتور (Nm) | 100 | ||||||
| گشتاورپیک - چرخ (Nm) | 3200 | ||||||
| توان-سرعت نهایی (kW) | 0.6 | 0.9 | 1.1 | 1.4 | |||
| ولتاژ باتری (V) | 72 | ||||||
| ظرفیت باتری (Ah) | 100 | ||||||
| مسافت پیمایشی (km) | 170 | 110 | 80 | 70 | |||
| مصرف شیب (Wh/km) | 45 | 65 | 85 | 105 | |||
| *مقادیر مسافت پیمایشی و مصرف وسیله با فرض شیب صفر درصد محاسبه شده است | |||||||
