| موتور سه فاز AC induction خودرو برقی دور پایین با توان نامی 7.5 کیلووات و توان بیشینه 20 کیلووات با کاربری خودروهای سرعت پایین | |
| توان نامی (kW) | 7.5 |
| توان بیشینه (kW) | 20 |
| سرعت نامی (RPM) | 3000 |
| سرعت بیشینه (RPM) | 6800 |
| گشتاور نامی (Nm) | 24 |
| گشتاور بیشینه (Nm) | 125 |
| ولتاژ (V) | 72/60 |
| جریان نامی (A) | 130 |
| جریان بیشینه (A) | 400 |
| ابعاد (L*W*H) (mm) | 181*181*311 |
| وزن (kg) | 45 |
| نوع موتور | سه فاز AC induction |
| چرخه کار | S2 - 60min |
| محافظت در برابر نفوذ | IP67 |
| موتور سه فاز AC induction خودرو برقی دور پایین با توان نامی 5 کیلووات و توان بیشینه 10 کیلووات با کاربری خودروهای سرعت پایین | |
| توان نامی (kW) | 5 |
| توان بیشینه (kW) | 10 |
| سرعت نامی (RPM) | 3000 |
| سرعت بیشینه (RPM) | 6800 |
| گشتاور نامی (Nm) | 16 |
| گشتاور بیشینه (Nm) | 100 |
| ولتاژ (V) | 72/60 |
| جریان نامی (A) | 85 |
| جریان بیشینه (A) | 350 |
| ابعاد (L*W*H) (mm) | 181*181*266 |
| وزن (kg) | 35 |
| نوع موتور | سه فاز AC induction |
| چرخه کار | S2 - 60min |
| محافظت در برابر نفوذ | IP67 |
| موتور سه فاز AC induction خودرو برقی دور پایین با توان نامی 10 کیلووات و توان بیشینه 20 کیلووات با کاربری خودروهای سرعت پایین | |
| توان نامی (kW) | 10 |
| توان بیشینه (kW) | 20 |
| سرعت نامی (RPM) | 3000 |
| سرعت بیشینه (RPM) | 6800 |
| گشتاور نامی (Nm) | 32 |
| گشتاور بیشینه (Nm) | 130 |
| ولتاژ (V) | 96 |
| جریان نامی (A) | 140 |
| جریان بیشینه (A) | 400 |
| ابعاد (L*W*H) (mm) | 152*152*315 |
| وزن (kg) | 55 |
| نوع موتور | سه فاز AC induction |
| چرخه کار | S2 - 60min |
| محافظت در برابر نفوذ | IP67 |
موتورهای القایی سه فاز AC مانند موتورهای سری DC تحت عملکرد ولتاژ ثابت و فرکانس ثابت دارای گشتاور راه اندازی بالایی نیستند. اما این ویژگی را می‌توان با استفاده از تکنیک های کنترل مختلف مانند روش های FOC یا v/f تغییر داد. با استفاده از این روش های کنترل، حداکثر گشتاور در هنگام راه اندازی موتور که برای اعمال کشش مناسب است، در دسترس قرار می‌گیرد. موتورهای القایی قفس سنجابی به دلیل نگهداری کمتر عمر طولانی دارند. موتورهای القایی را می‌توان تا بازده 92-95 درصد طراحی کرد. اشکال موتور القایی این است که به مدار اینورتر پیچیده نیاز دارد و کنترل موتور دشوار است.
در موتورهای آهنربای دائم، آهنرباها به چگالی شار B کمک می‌کنند. بنابراین، تنظیم مقدار B در موتورهای القایی در مقایسه با موتورهای آهنربای دائم آسان است. زیرا در موتورهای القایی مقدار B را می‌توان با تغییر ولتاژ و فرکانس (V/f) بر اساس نیاز گشتاور تنظیم کرد. این به کاهش تلفات کمک می‌کند که به نوبه خود کارایی را بهبود می‌بخشد.
تسلا مدل S بهترین مثال برای اثبات کارایی بالای موتورهای القایی در مقایسه با همتایان خود است. با انتخاب موتورهای القایی، تسلا ممکن است بخواهد وابستگی به آهنرباهای دائمی را از بین ببرد. حتی ماهیندرا Reva e2o از یک موتور القایی سه فاز برای پیشرانه خود استفاده می‌کند. سازندگان بزرگ خودرو مانند موتورهای تاتا قصد دارند از موتورهای القایی در خودروها و اتوبوس های خود استفاده کنند. شرکت سازنده موتورهای دو چرخ TVS یک اسکوتر برقی را روانه بازار خواهد کرد که از موتور القایی برای پیشرانه خود استفاده می‌کند. موتورهای القایی به دلیل ارزان بودن، انتخاب ارجح برای خودروهای الکتریکی با عملکرد بالا هستند. مزیت دیگر این است که می‌تواند شرایط محیطی ناهموار را تحمل کند. با توجه به این مزایا، راه آهن هند شروع به جایگزینی موتورهای DC خود با موتورهای القایی AC کرده است.
ابعاد
سفارش
10-96-18N-A-19500
10-96-18NS-8000
7.5-72-18NA-14500
7.5-72-18NS-6000
5-48-18NA-11700
5-48-18NS-5000
cont-10-6000
cont-7.5-5500
cont-5-3500

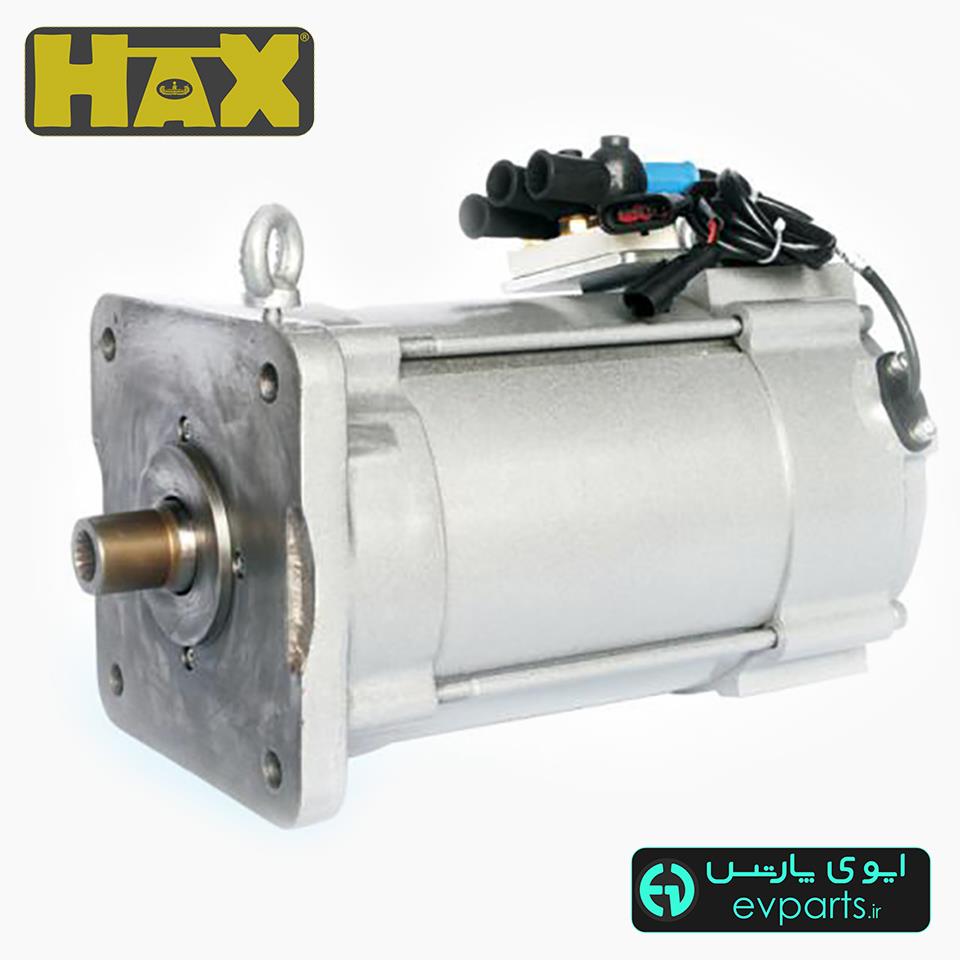

موتور سه فاز AC خودرو برقی 5 کیلووات 48 ولت با جریان نامی 130 آمپر و جریان بیشینه 350 آمپر
موتور سه فاز AC خودرو برقی 7.5 کیلووات 72 ولت با جریان نامی 130 آمپر و جریان بیشینه 400 آمپر

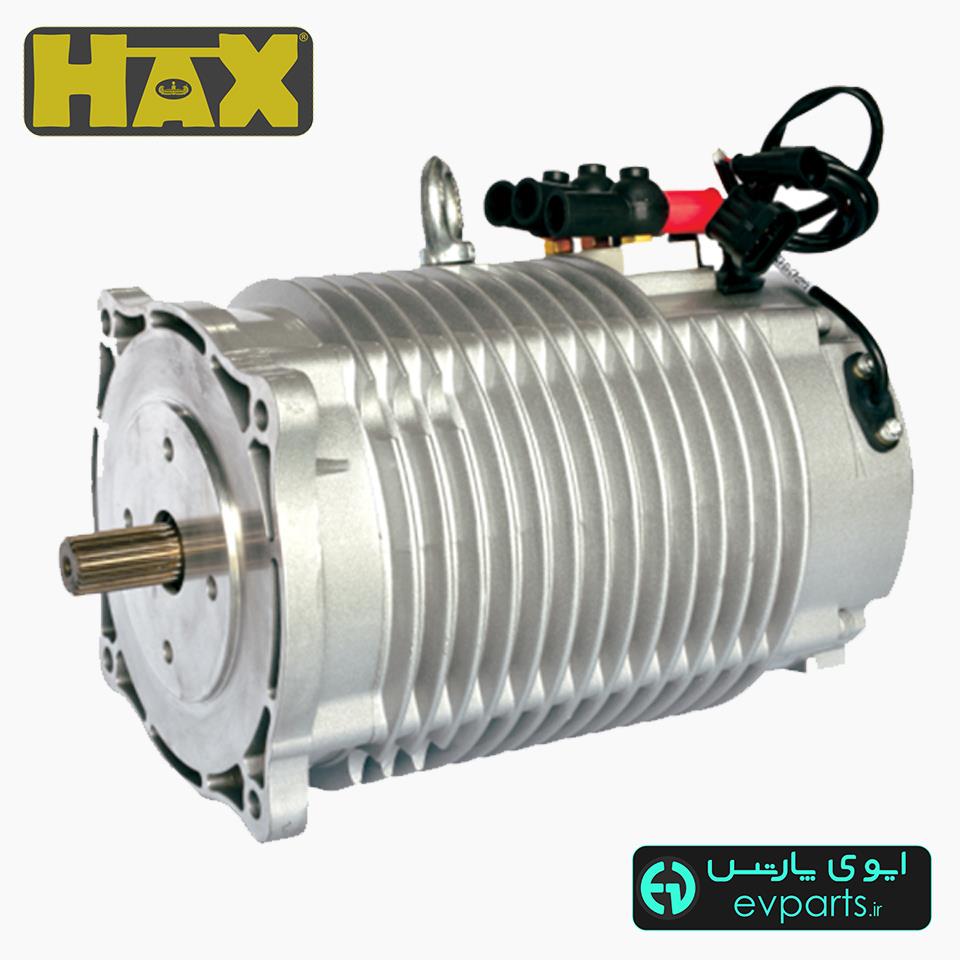

موتور سه فاز AC خودرو برقی 10 کیلووات 96 ولت با جریان نامی 140 آمپر و جریان بیشینه 400 آمپر
کنترلر موتور سه فاز AC خودرو برقی 48، 60، 72 و 96 ولت DC مخصوص موتور های 5، 7.5 و 10 کیلووات با جریان نامی 140 آمپر و جریان بیشینه 350 و 400 آمپر
| کنترلر AC induction خودرو برقی | ||||||||
| IP Grade | Peak Current (A) | Rated Current (A) | Peak Power (KW) | Rated Power (KW) | Rated Voltage (VDC) | |||
| مدل موتور : HAX-5-48-18N | ||||||||
| IP66 | 350 | 120 | 15 | 5 | 48 | |||
| مدل موتور : HAX-7.5-72-18N | ||||||||
| IP66 | 400 | 120 | 25 | 7.5 | 72 | |||
| مدل موتور : HAX-10-96-18N | ||||||||
| IP66 | 400 | 140 | 35 | 12 | 96 | |||
مشخصات طراحی سیستم رانش با توان نامی 5 کیلووات و توان بیشینه 10 کیلووات جهت پیاده سازی بر روی وانت الکتریکی با وزن کلی 2 تن که طبق طراحی های انجام شده، قطر چرخ 55 سانتی متر و ضریب دنده 1 به 13 به سرعت نهایی 54 کیلومتر برساعت رسیده و بیشینه شیب پیمایی 24 درصد معادل 13.5 درجه دارد در جدول زیر قابل مشاهده است. با پک باتری لیتیوم 72 ولت 100 آمپر ساعت، این خودرو تمام برقی پیمایش میانگین 85 کیلومتر با سرعت نهایی دارد.
| مدل موتور : HAX-5-48-18N | ||||||
| توان نامی | گشتاور نامی | شیب پیمایی | ظرفیت باتری | |||
| 5 kW | 16 Nm | 24 % | 7.2 kWh | |||
| توان بیشینه | گشتاور بیشینه | سرعت نهایی | مسافت پیمایشی | |||
| 10 kW | 100 Nm | 54 km/h | 85 km | |||
| توان سرعت نهایی | ضریب دنده | وزن خالص | مصرف انرژی | |||
| 5.5 kW | 13 | 1000 kg | 102 Wh/km | |||
| ولتاژ | قطر چرخ | وزن ناخالص | قیمت میانگین | |||
| 72 V | 55 cm | 2000 kg | 4,000 - 4,750 دلار | |||
مصرف انرژی این سیستم رانش برابر 102 وات ساعت بر کیلومتر و مسافت پیمایشی 85 کیلومتر در شرایط با پیمایش در سرعت نهایی 54 کیلومتر بر ساعت در شیب 0 درصد محاسبه شده است.
مشخصات طراحی سیستم رانش با توان نامی 7.5 کیلووات و توان بیشینه 20 کیلووات جهت پیاده سازی بر روی وانت الکتریکی با وزن کلی 2.5 تن که طبق طراحی های انجام شده، قطر چرخ 55 سانتی متر و ضریب دنده 1 به 14 به سرعت نهایی 50 کیلومتر برساعت رسیده و بیشینه شیب پیمایی 26 درصد معادل 14.5 درجه دارد در جدول زیر قابل مشاهده است. با پک باتری لیتیوم 72 ولت 180 آمپر ساعت، این خودرو تمام برقی پیمایش میانگین 130 کیلومتر با سرعت نهایی دارد.
| مدل موتور : HAX-7.5-72-18N | ||||||
| توان نامی | گشتاور نامی | شیب پیمایی | ظرفیت باتری | |||
| 7.5 kW | 24 km | 26 % | 12.9 kWh | |||
| توان بیشینه | گشتاور بیشینه | سرعت نهایی | مسافت پیمایشی | |||
| 20 kW | 125 Nm | 50 km/h | 130 km | |||
| توان سرعت نهایی | ضریب دنده | وزن خالص | مصرف انرژی | |||
| 6 kW | 14 | 1500 kg | 120 Wh/km | |||
| ولتاژ | قطر چرخ | وزن ناخالص | قیمت میانگین | |||
| 72 V | 55 cm | 2500 kg | 6,000 - 7,500 دلار | |||
مصرف انرژی این سیستم رانش برابر 120 وات ساعت بر کیلومتر و مسافت پیمایشی 130 کیلومتر در شرایط با پیمایش در سرعت نهایی 50 کیلومتر بر ساعت در شیب 0 درصد محاسبه شده است.
مشخصات طراحی سیستم رانش با توان نامی 10 کیلووات و توان بیشینه 20 کیلووات جهت پیاده سازی بر روی وانت الکتریکی با وزن کلی 3 تن که طبق طراحی های انجام شده، قطر چرخ 67 سانتی متر و ضریب دنده 1 به 15 به سرعت نهایی 56 کیلومتر برساعت رسیده و بیشینه شیب پیمایی 20 درصد معادل 11.5 درجه دارد در جدول زیر قابل مشاهده است. با پک باتری لیتیوم 96 ولت 150 آمپر ساعت، این خودرو تمام برقی پیمایش میانگین 120 کیلومتر با سرعت نهایی دارد.
| مدل موتور : HAX-10-96-18N | ||||||
| توان نامی | گشتاور نامی | شیب پیمایی | ظرفیت باتری | |||
| 10 kW | 32 km | 20 % | 14.4 kWh | |||
| توان بیشینه | گشتاور بیشینه | سرعت نهایی | مسافت پیمایشی | |||
| 20 kW | 130 Nm | 56 km/h | 120 km | |||
| توان سرعت نهایی | ضریب دنده | وزن خالص | مصرف انرژی | |||
| 8.2 kW | 15 | 2000 kg | 145 Wh/km | |||
| ولتاژ | قطر چرخ | وزن ناخالص | قیمت میانگین | |||
| 96 V | 67 cm | 3000 kg | 8,000 - 8,950 دلار | |||
مصرف انرژی این سیستم رانش برابر 145 وات ساعت بر کیلومتر و مسافت پیمایشی 120 کیلومتر در شرایط با پیمایش در سرعت نهایی 56 کیلومتر بر ساعت در شیب 0 درصد محاسبه شده است.
انواع موتور، کنترلر و کیت سیستم رانش خودروهای برقی
| انواع موتور | ||
 |
| انواع کنترلر | ||
 |
کیت رانش | ||
 |
