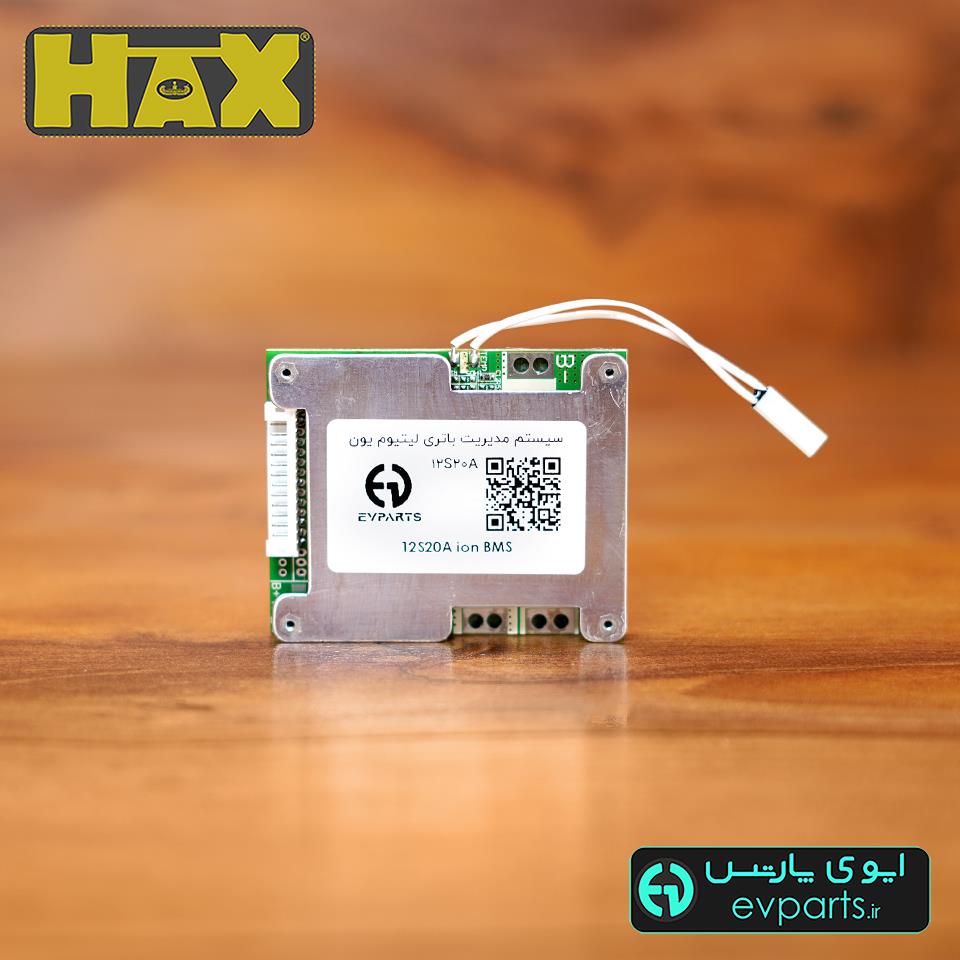

| کد محصول | BM005 |
| تعداد سری (S) | 12 |
| ولتاژ نامی (V) | 36 |
| جریان پیوسته (A) | 20 |
| نوع باتری | لیتیوم یون |
| سایر توضیحات | مناسب باتری دوچرخه برقی و اسکوتر برقی |
نقشه سیم کشی سیستم مدیریت باتری (BMS) 36 ولت - 12 سری
Port |
|
B- | Battery negative |
C- | Charging / Discharging the cathode |
BC20 | Connect to the 20th positive pole of the battery pack |
....... | ................ |
BC4 | Connect to the 4th positive pole of the battery pack |
BC3 | Connect to the 3rd positive pole of the battery pack |
BC2 | Connect to the 2nd positive pole of the battery pack |
BC1 | Connect to the 1st positive pole of the battery pack |
BC0 | Connect the first series of battery negative electrode, namely the total battery negative electrode |
Wiring sequence
When assembling the wiring, correctly weld the row wire to the cell, connect the B- of PCM to the total negative electrode of the cell, and insert the row wire into the pin holder of PCM.
(note: different connection modes with different string Numbers, and different connection modes with the same port)
انواع سیستم مدیریت باتری خودروهای برقی BMS
| انواع BMS لیتیوم فسفات | ||
 |
| انواع BMS لیتیوم یون | ||
|
| انواع BMS باتری لیتیوم | ||
|
انواع BMS سیستم مدیریت باتری های لیتیوم برای خودروهای برقی از نوع لیتیوم یون و لیتیوم فسفات از 3 سری (12 ولت) تا 24 سری (72 ولت) برای موتورسیکلت، خودرو، ویلچر و دوچرخه برقی
