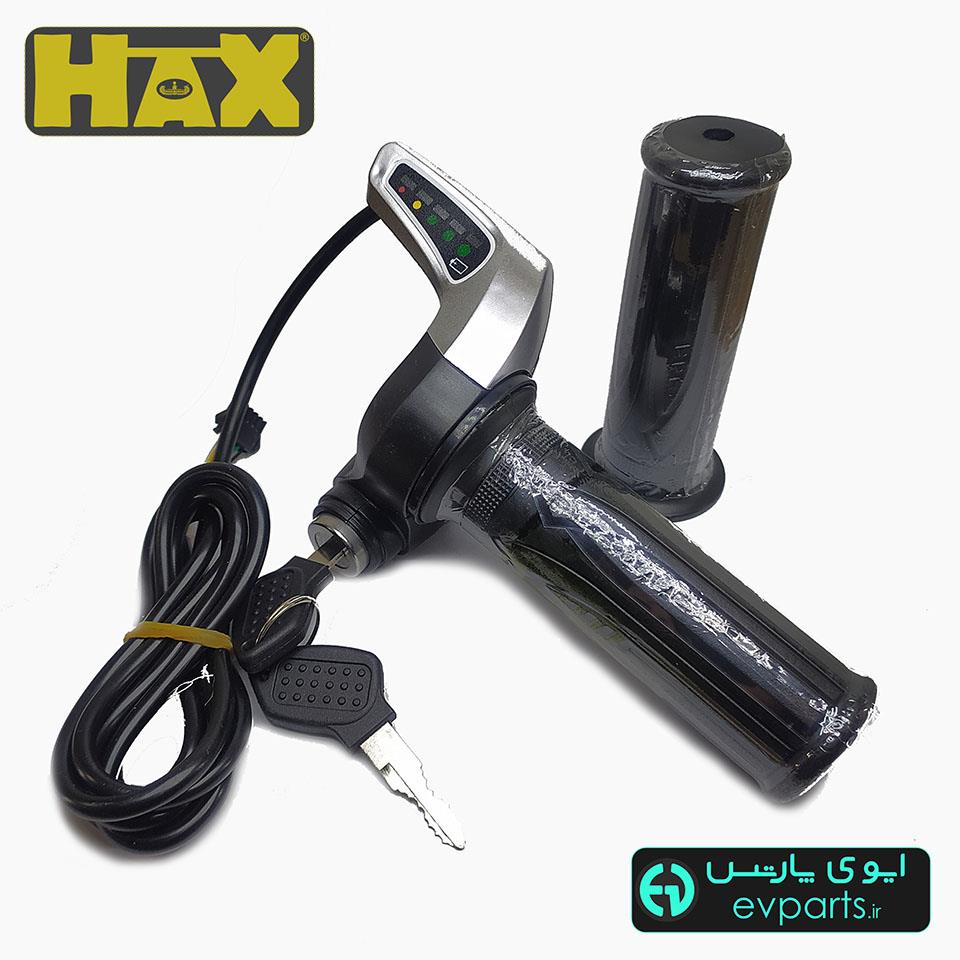

دسته گاز سویچ دار دوچرخه برقی ,

سیم قرمز : +5 دسته گاز

سیم سبز: سیگنال دسته گاز

سیم مشکی: - دسته گاز و نشانگر باتری

سیم سفید : ورودی ولتاژ نشانگر

سیم زرد : خروجی به سویچ کنترلر

برای روشن شدن کنترلر، باید سیم زرد به کنترلر و سیم سفید به +48 ولت باتری متصل شود،

با چرخاندن سویچ، دو اتفاق رخ می دهد،

1: نشانگر باتری روشن شده و میزان شارژ را نشان می دهد

2: سیم زرد و سفید به هم متصل شده و سیم فرمان روشن شدن کنترلر (که به سیم زرد متصل شده) به سیم سفید (ورودی ولتاژ 48 ولت) متصل شده و کنترلر روشن می شود.
