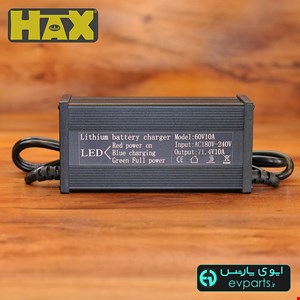

شارژر باتری لیتیوم یون 60 ولت 17S4,335,2100
تومان
پک باتری 60 ولت لیتیوم یون81,675,0000
تومان
جعبه فلزی باتری لیتیوم موتور برقی (سفارشی)2,710,6200
تومان
شارژر باتری لیتیوم ولتاژ متغیر 25 آمپر25,112,3400
تومان
این مقاله به بررسی مشخصات فنی مانند توان و ظرفیت باتری موتور سیکلت و اسکوتر های برقی 60 ولت با 5 عدد باتری اسیدی موجود در بازار ایران با معرفی تولیدکنندگان آنها و ظرفیت باتری پیشنهادی جهت تعویض باتری فرسوده آنها و تبدیل به نوع لیتیوم با عمر بیشتر می‌پردازد.
باتری ها منبع سوخت خودروهای الکتریکی هستند، اما این را هم باید بدانید که باتری ها تنها منبع سوخت نیستند. جایگزین های دیگری برای نیرو دادن به خودروهای الکتریکی مانند پیل سوختی یا سوپر خازن ها وجود دارد، اما هر دوی آنها هنوز در مرحله توسعه هستند و هیچ خودروی تجاری در جاده از آنها استفاده نمی‌کند. بنابراین اجازه دهید در این مقاله فقط بر روی خودرو های الکتریکی با باتری کار کنیم.
| کد محصول | BM007 |
| تعداد سری (S) | 17 |
| ولتاژ نامی (V) | 60 |
| جریان پیوسته (A) | 45 |
| نوع باتری | لیتیوم یون |
| سایر توضیحات | مناسب موتورسیکلت برقی |
| سنسور دما |  |

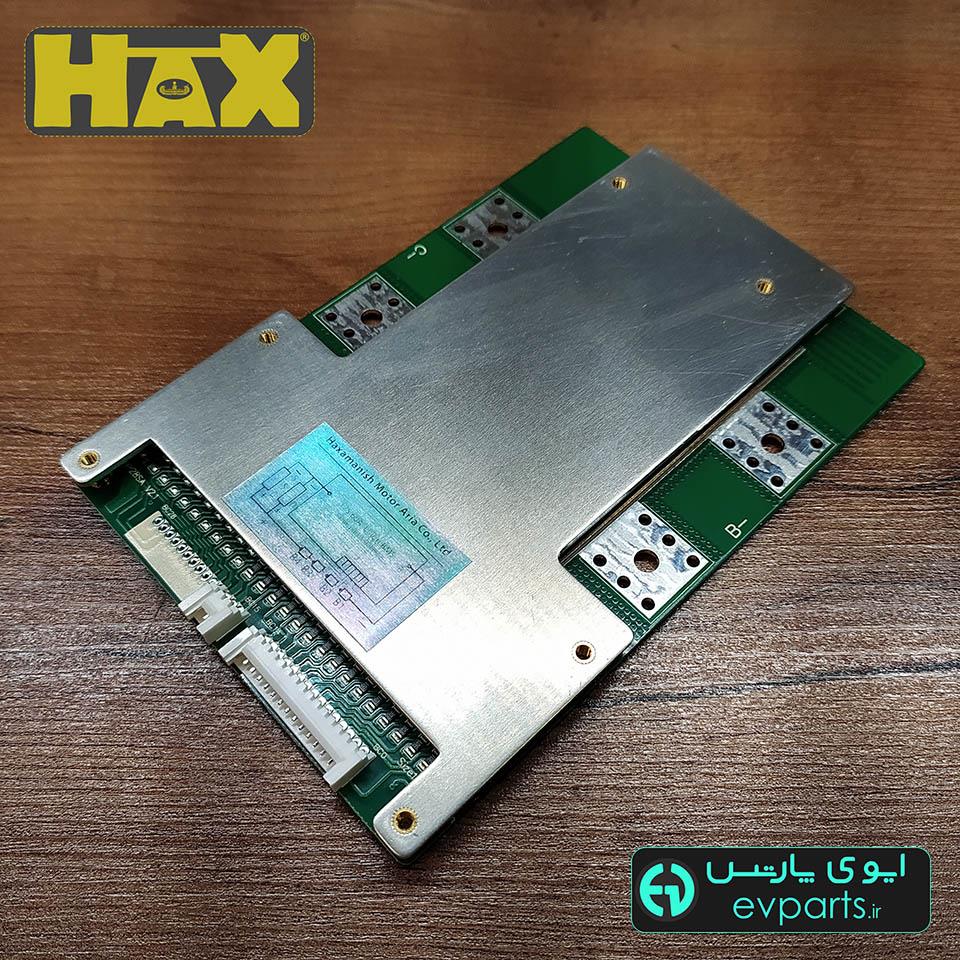

سیستم مدیریت باتری برای 17 سری باتری لیتیوم یون با ولتاژ نامی 60 ولت و جریان بیشینه 120 آمپر
ابعاد (میلیمتر): L150xW102xH19

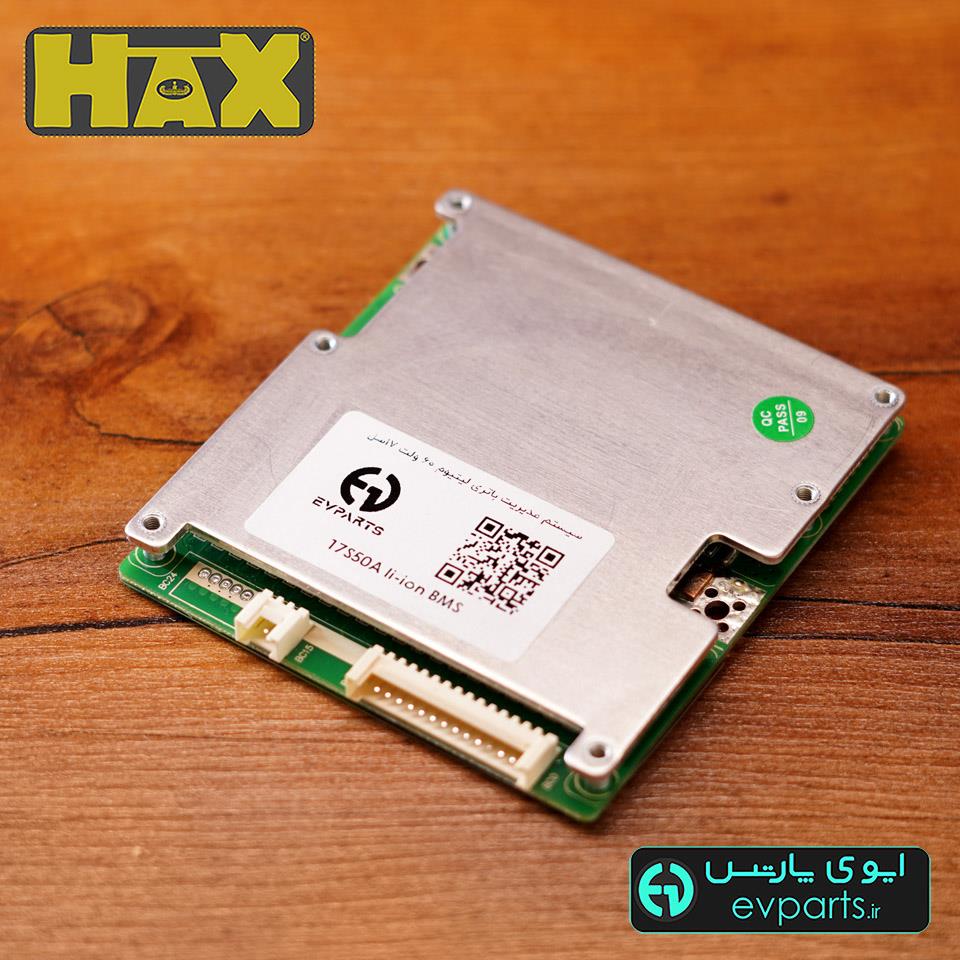

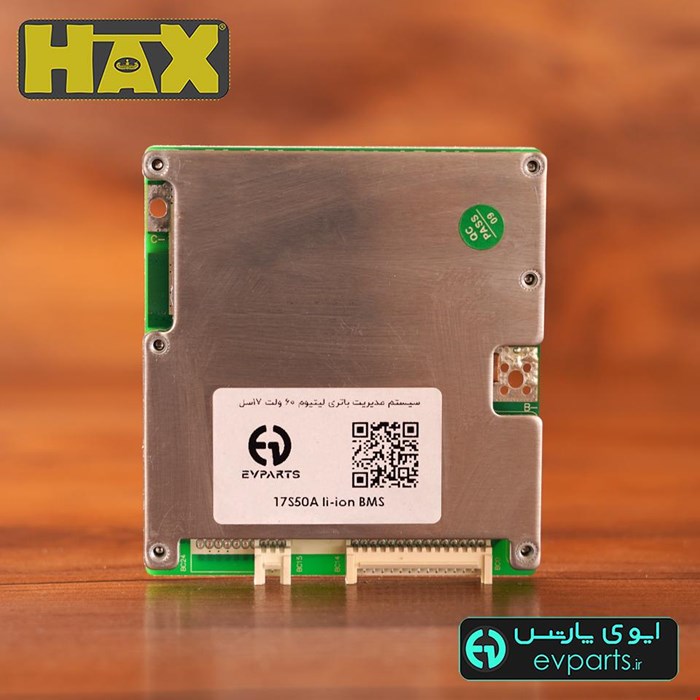

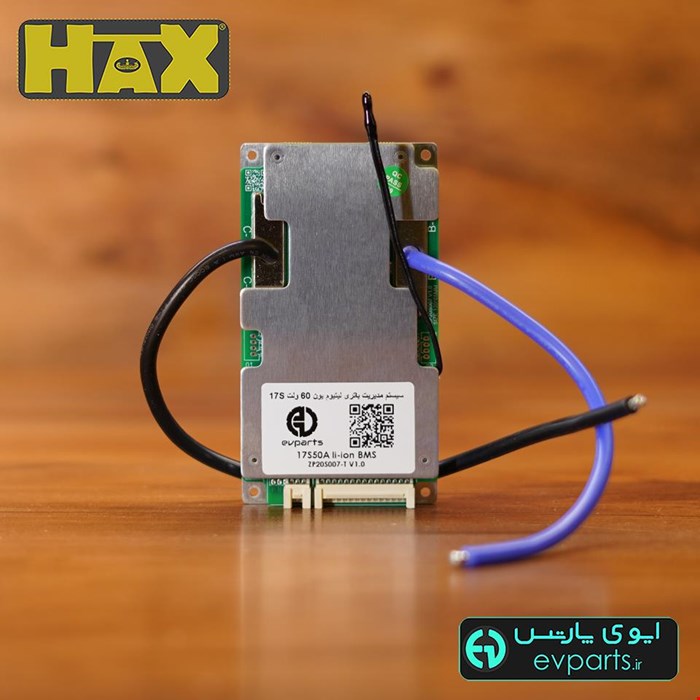

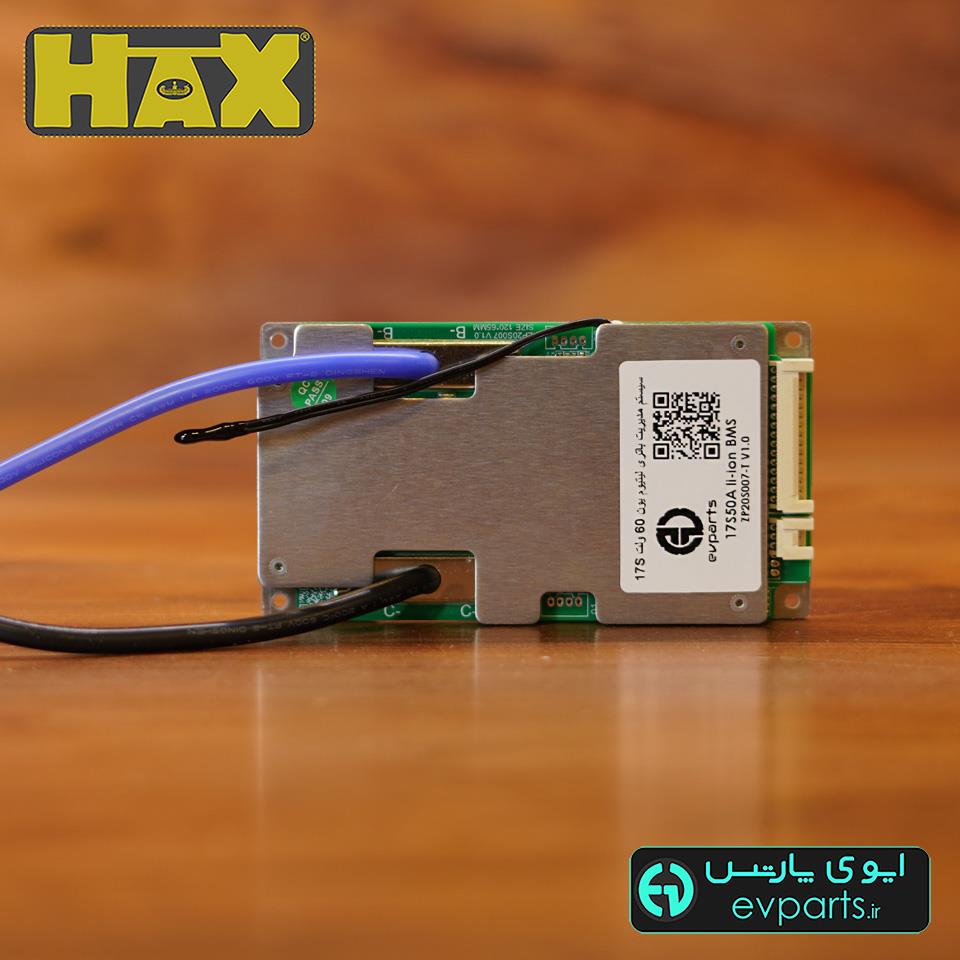

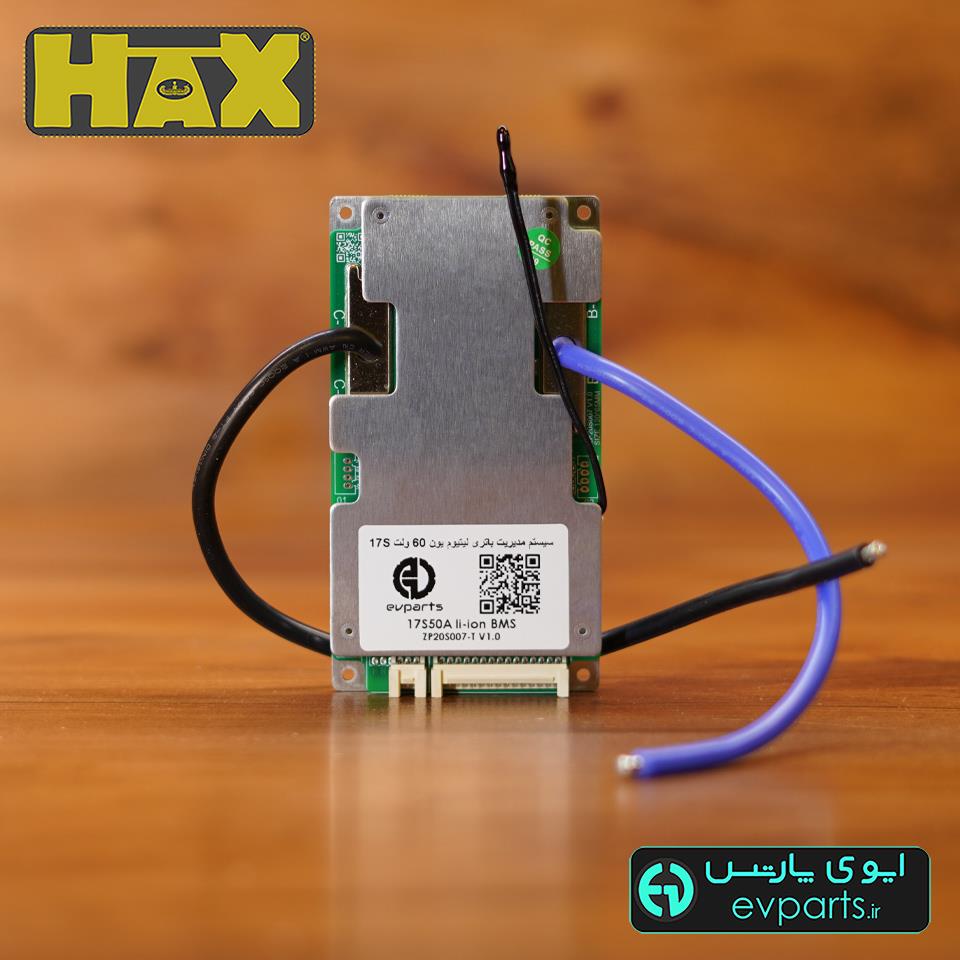

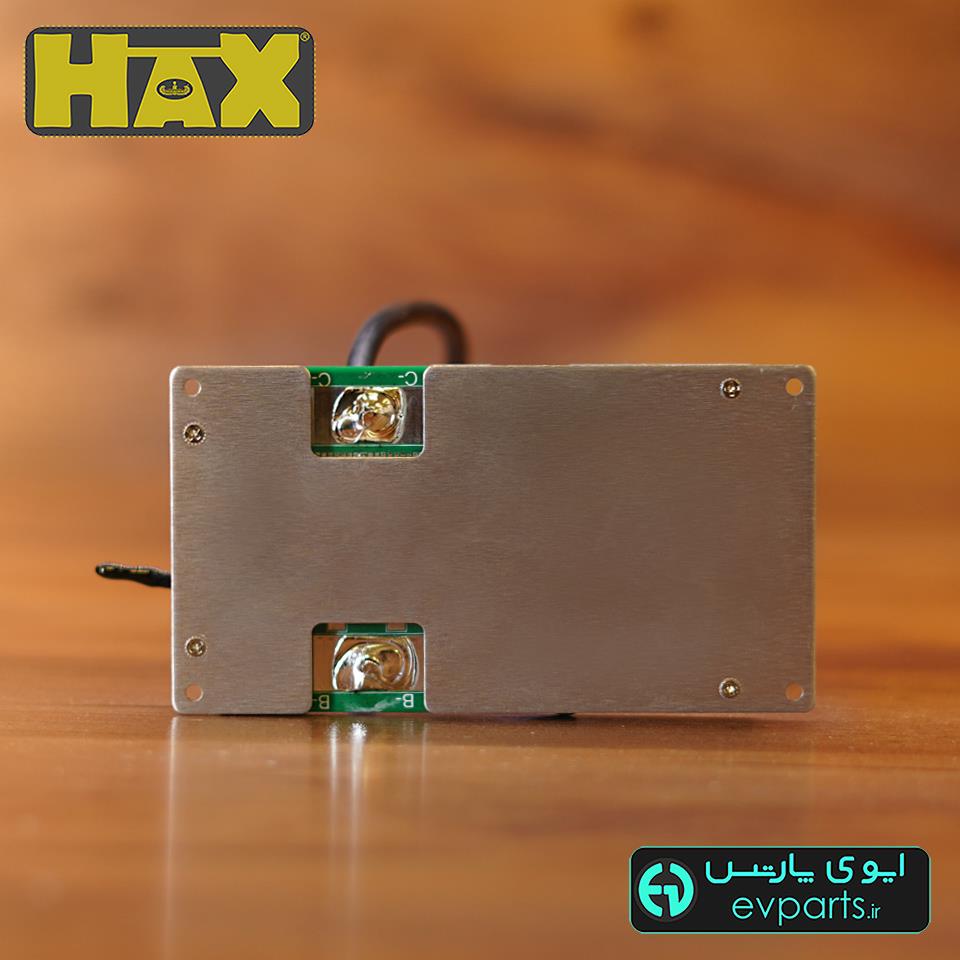

سیستم مدیریت باتری برای 17 سری باتری لیتیوم یون با ولتاژ نامی 60ولت و جریان بیشینه 50 آمپر
ابعاد (میلیمتر): L95xW87xH10
BMS Model | 60A | 80A | 100A | 120A |
| Power range | ≤1600W | ≤2000W | ≤2400W | ≤2800W |
| Controller limit ing current | ≤45A | ≤65A | ≤85A | ≤100A |
| Discharge current | 60A | 80A | 100A | 120A |
| Charge current | 60A | 80A | 100A | 120A |
| Internal resistance of discharge circuit | 10mΩ | |||
| Charge voltage | LI-ION : The series of battery *4.2V | LiFePo4: The series of battery *3.6V | ||
| Overcharge protection | Overdischarge protection |
| Overcharge detecting voltage : | Overdischarge detecting voltage : |
| Li-ion:4.25±0.05V Lifepo4:3.75±0.05V | Li-ion:2.8±0.1V Lifepo4:2.1±0.1V |
| The delay time : 1000mS | The delay time : 350mS |
| The recover voltage : | The recover voltage : |
| Li-ion:4.19±0.05V Lifepo4:3.6±0.05V | Li-ion:2.9±0.05V Lifepo4:2.3±0.05V |
| Balance protection | Overcurrent protection |
| Balance open voltage : | Discharge overcurrent protection current value : |
| Li-ion:4.19±0.05V Lifepo4:3.6±0.05V | Discharge current * 2.5(Min)/3.5(Max) |
| Balance current : 24-34mA | Discharge overcurrent protection delay : 50(Min)-250(Max)mS |
| Restore conditions : Charge or disconnect the load | |
| Short circuit protection | Temperature protection (Built inside) |
| Lead to conditions : External load short circuit | Discharge temperature protection value : 85 ℃ |
| The delay detecting time : 50(Min)-250(Max)uS | Charge temperature protection value : 60℃ |
| Short circuit protection current : Discharge current * 7.5(Min)- 10(Max) | Temperature |
| Restore conditions : Charge or disconnect the load | Work temperature : -20~70℃ |
| self-consuming : <50uA | Storage temperature : -40~85℃ |
| Size: | |
| 60- 120A:(150±1)*(102±1)* (10±2)mm | 80- 120A:(150±1)*(102±1)* (15±2)mm |
| Discharge current | 15A | 20A | 25A | 30A |
| Overdischarge current protection value | 3-4 Times | |||
| The main circuit conducts internal resistance | <20mΩ | |||
| Charge Current | 10A | 15A | 20A | 25A |
| Charge voltage | LI-ION : The series of battery *4.2V | LIFEPO4 : The series of battery *3.6V | ||
| Overcharge protection | Overdischarge protection |
| Overcharge detecting voltage: | Overcharge detecting voltage: |
| Li-ion:4.25±0.05V Lifepo4:3.75±0.05V | Li-ion:2.8±0.1V |
| Lifepo4:2.1±0.1V | |
| The delay detecting time: 1000mS | The delay detecting time: 100mS |
| The recover voltage : | The recover voltage : |
| Li-ion:4.19±0.05V | Li-ion:2.9±0.05V |
| Lifepo4:3.6±0.05V | Lifepo4:2.3±0.05V |
| Balance protection | Overcurrent protection |
| Detecting open voltage: | Overcurrent protection:3-4 Times |
| Li-ion : ≤4.18V | |
| Lifepo4:≤3.6V | |
| Balance current : 20-35mA | The delay detecting time: 100mS |
| Restore conditions: | |
| Disconnect the load/Charging activation | |
| Short circuit protection | Temperature protection |
| Lead to conditions : External load short circuit | Discharge temperature protecture : 75 ℃ |
| The delay detecting time: 250uS | Charge temperature protecture : 53℃ |
| Restore conditions: | Work temperature : -20~80℃ |
| Disconnect the load/Charging activation | |
| self-consuming:<50uA | |
| Size: | |
| 15A-20A:56.9*69*10mm | 25A-30A:56.9*69*15mm |
انواع سیستم مدیریت باتری خودروهای برقی BMS
| انواع BMS لیتیوم فسفات | ||
 |
| انواع BMS لیتیوم یون | ||
|
| انواع BMS باتری لیتیوم | ||
|
انواع BMS سیستم مدیریت باتری های لیتیوم برای خودروهای برقی از نوع لیتیوم یون و لیتیوم فسفات از 3 سری (12 ولت) تا 24 سری (72 ولت) برای موتورسیکلت، خودرو، ویلچر و دوچرخه برقی

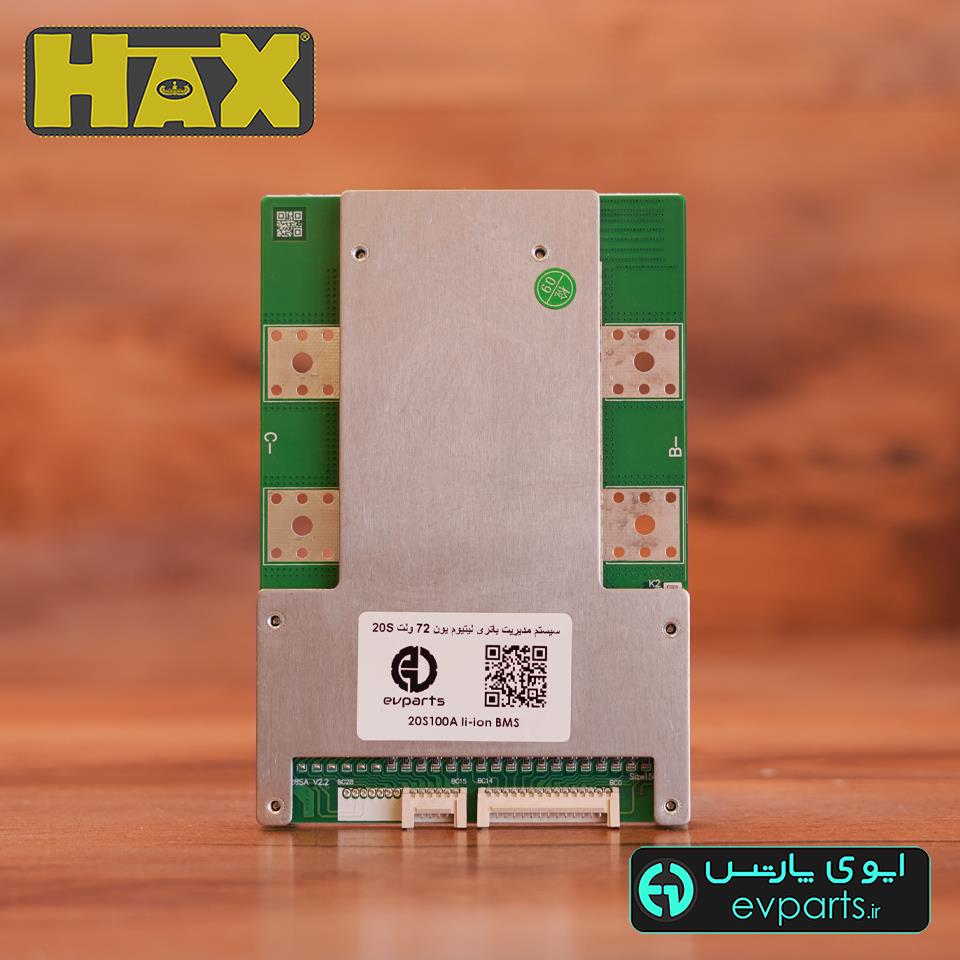

| Port | Di script ion |
| B- | Battery negative |
| C- | Charging / Discharging the cathode |
| BC20 | Connect to the 20th positive pole of the battery pack |
| ....... | ................ |
| BC4 | Connect to the 4th positive pole of the battery pack |
| BC3 | Connect to the 3rd positive pole of the battery pack |
| BC2 | Connect to the 2nd positive pole of the battery pack |
| BC1 | Connect to the 1st positive pole of the battery pack |
| BC0 | Connect the first series of battery negative electrode, namely the total battery negative electrode |
Wiring sequence
When assembling the wiring, correctly weld the row wire to the cell, connect the B- of PCM to the total negative electrode of the cell, and insert the row wire into the pin holder of PCM.
(note: different connection modes with different string Numbers, and different connection modes with the same port)
The BMS Can use for 3S~ 24S : If you purchased 14S,then 14S BMS can use for 3S~14S
If you purchased 16S, then 16S BMS can use for 3S~16S It can use for less series.
How to let it use for less series :
Note:
The corresponding battery pack should be formed first
2. The change from high string number to low string number has nothing to do with the style
3. The number of protection panel string can only be changed to low number, not high number. The minimum support is 3 battery packs
4. The above is the schematic diagram of the wiring connection between the high-number protection board and the low-number battery pack. Please follow the wiring diagram prepared at the time of delivery for the input and output
5. Not every protection board supports changing the number of strings. The integration scheme and software board do not support changing the number of strings.
6. Wiring method: starting from BC0, BC0 is connected to the total negative terminal of the battery, the second row of BC1 is connected to the first positive terminal, and the third row of BC2 is connected to the second positive terminal BC3
The fourth row is connected to the third battery positive pole, and so on, and the empty row is connected to the total positive pole of the battery.
