سیستم مدیریت باتری لیتیوم فسفات 12 ولت 4S ,

موجود

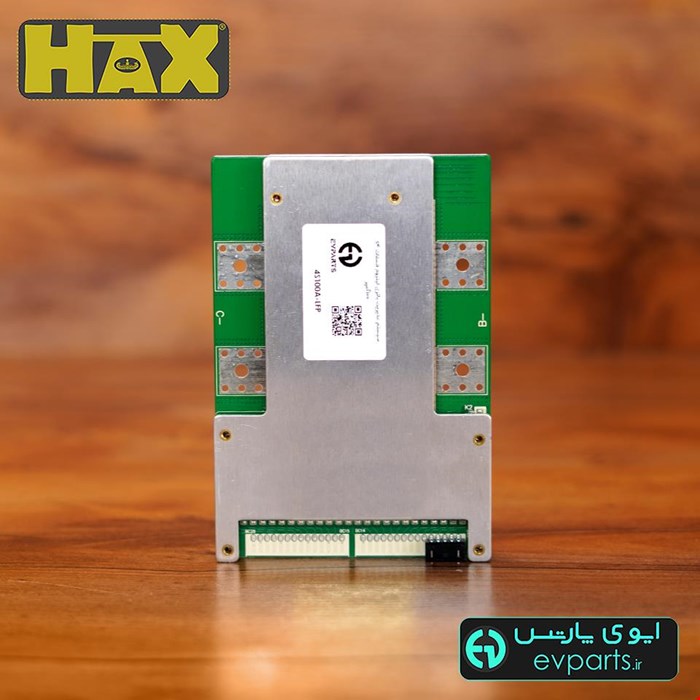

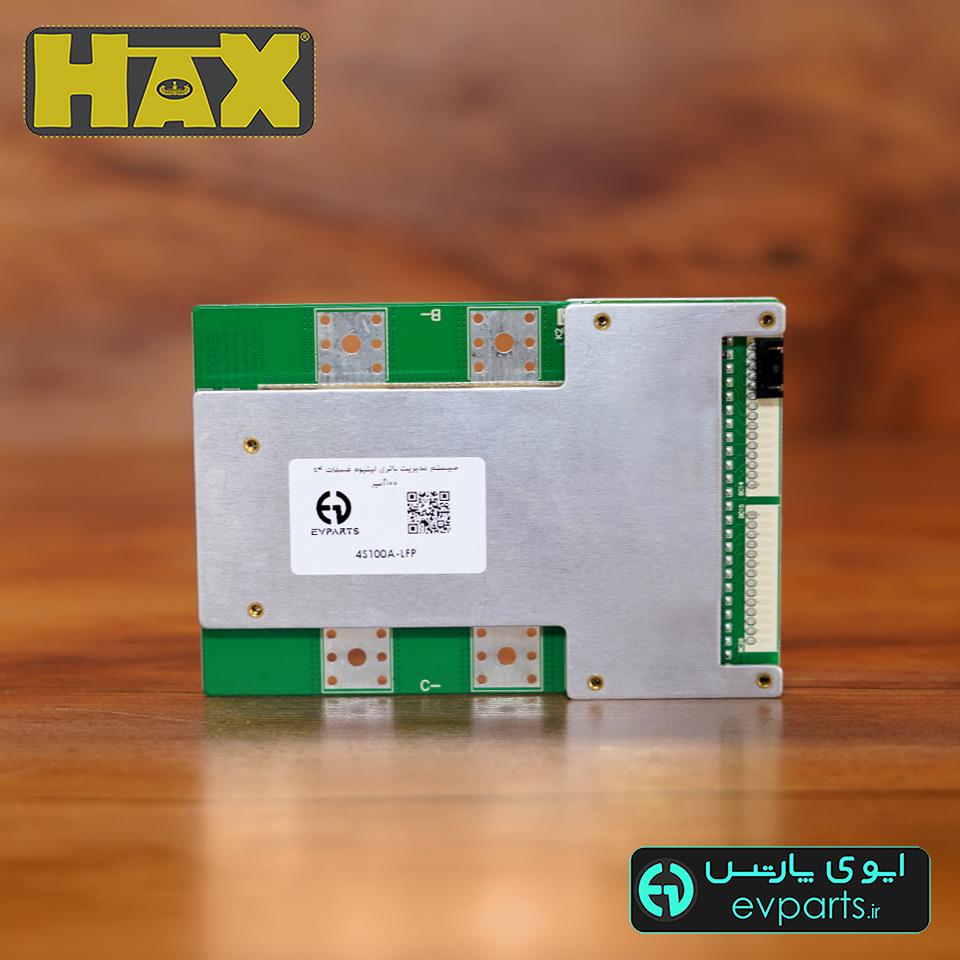

سیستم مدیریت باتری لیتیوم فسفات 12 ولت 4S
 بی ام اس لیتیوم فسفات 12 ولت 4S lfp bms
سیستم مدیریت باتری لیتیوم فسفات 12 ولت 4S
 سیستم مدیریت باتری 12 ولت لیتیوم فسفات
 سیستم مدیریت باتری 12 ولت لیتیوم فسفات 4 سری
...
سیستم مدیریت باتری لیتیوم فسفات 12 ولت 4S
(3)
(0)
4S100A-LFP
مدل کالا (جهت مشاهده قیمت روی هر مدل کلیک کنید)
4S100A-LFP
تعداد
+
_
عدد
قیمت کالا
3,597,000 تومان

مقالات مرتبط

نحوه کار باتری لیتیوم یون

نحوه کار باتری لیتیوم یون
شنبه ۱۹ آذر ۱۴۰۱

همانند هر باتری دیگری باتری قابل شارژ لیتیوم یون از چند جزء مولد برق به نام سلول تشکیل شده است. هر سلول از سه جزء اصلی به نام‌‌‌‌های الکترود مثبت ( که به مثبت باتری یا ترمینال مثبت متصل است)، الکترود منفی (که به منفی باتری یا ترمینال منفی متصل است) و ماده شیمیایی به نام الکترولیت که در بین آنها قرار دارد تشکیل شده است.

مدل‌‌‌‌‌های موجود برای باتری

مدل‌‌‌‌‌های موجود برای باتری
شنبه ۱۹ آذر ۱۴۰۱

در این مقاله به بیان برخی مفاهیم و پیش­ نیازها پرداخته خواهد شد. در ابتدا متداول­ترین مدل­‌‌‌‌های ریاضی موجود برای باتری­ لیتیوم-یون مطرح می­شود، سپس یکی از تازه ­ترین پژوهش­ها در این حوزه که در گسترش سطح تکنولوژی حفاظت و مانیتورینگ باتری‌‌‌‌های لیتیومی ارائه شده، تشریح می­شود.

تست باتری‌‌‌‌های لیتیوم یون(تخصصی)

تست باتری‌‌‌‌های لیتیوم یون(تخصصی)
شنبه ۱۹ آذر ۱۴۰۱

هیچ تست سریعی نمیتواند تمام پارامتر‌‌‌‌های باتری را اندازه گیری کند وهمیشه تاثیرات خارجی ای وجود دارند که باعث رد شدن تست میشوند. پیش بینی صحیح باید 9 بار از 10 بار باشد. QuickSort(by Cadex) این کار را برای پک‌‌‌‌های تک سلولی که ظرفیتشان کمتر از 1500 میلی آمپر ساعت است انجام میدهد.تکنولوژی‌‌‌‌های جدیدی که در حال توسعه هستند میتوانند این کار را برای پک‌‌‌‌های بزرگتر انجام دهند که به علت لزوم نمونه برداری فرکانس پایین چند دقیقه طول خواهند کشید.
ظرفیت دریچه ی سلامتی باتری است، تکنولوژی تست سریع با پیشبینی ظرفیت باتری با استفاده از سیستم مدیریت باتری قوی تر میشود.چنین تست‌‌‌‌های سریعی میتوانند در شارژر ها قرار بگیرند تا سلامت باتری را در هر بار شارژ ارزیابی کند که میتواند برای نشان دادن به کاربر با یک چراغ سبز اعلام کند ظرفیت شارژ تکمیل شده است، باتری‌‌‌‌های کم ظرفیت تر این نشانگر را بدلیل اضافه نکردن سیستم اضافی به پک ندارند.

معرفی انواع باتری‌‌‌‌های مبتنی بر لیتیوم

معرفی انواع باتری‌‌‌‌های مبتنی بر لیتیوم
شنبه ۱۹ آذر ۱۴۰۱

در جدول زیر ویژگی‌‌‌‌های مختلف انواع باتری لیتیوم یون را به صورت مختصر میتوانید مطالعه بفرمایید.
اصطلاح لیتیوم یون به خانواده ای از باتری ها که شباهت هایی به هم دارند دلالت دارد، ولی میتوانند دارای فرمولاسیون متفاوتی باشند. لیتیوم کبالت، لیتیوم منگنز، نیکل منگنز اکسید و لیتیوم آلومینیوم در ظرفیت بالا و قابلیت جابجایی شبیه به هم هستند. لیتیوم فسفات و لیتیوم تایتانیت دارای ظرفیت و ولتاژ پایین تری هستند ولی طول عمر بسیار بالایی دارند که این باتری ها اغلب در وسائط نقلیه و یا به صورت ثابت در یک محل استفاده میشوند.

مشخصات فنی
سیستم مدیریت باتری لیتیوم فسفات 12 ولت 4S
تعداد سری (S)4
ولتاژ نامی (V)12.8
ولتاژ شارژ (V)14.6
جریان پیوسته (A)100
نوع باتریلیتیوم فسفات
SPEC:200A

مشخصات فنی بی ام اس 200 آمپر

≥120A - 200A
Discharge current120A150A 200A
Overdischarge current protection value3-4 Times
The main circuit conducts internal resistance<20mΩ
Charge Current120A150A 200A
Charge voltageLI-ION : The series of battery *4.2V LIFEPO4 ; The series of battery *3.6V



Overcharge protectionOverdischarge protection
Overcharge detecting voltage:Overcharge detecting voltage:
Li-ion:4.25±0.05V   Lifepo4:3.85±0.05VLi-ion:2.75±0.1V   Lifepo4:2.3±0.1V
The delay detecting time: 1000mSThe delay detecting time: 100mS
The recover voltage : The recover voltage :
Li-ion:4.15±0.05V   Lifepo4:3.65±0.05VLi-ion:3.0±0.05V   Lifepo4:2.5±0.05V
Balance protection Overcurrent protection
Detecting open voltage:Overcurrent protection:    3-4 Times
Li-ion : ≤4.18V        Lifepo4:≤3.6V
Balance current : 20-35mAThe delay detecting time: 100mS
Short circuit protection Temperature protection (Built inside)
Lead to conditions :    External load short circuitDischarge temperature protecture : 85±5 ℃
The delay detecting time:            150-600uSCharge temperature protecture :    60±15℃
Restore conditions:Work temperature :                    -20~80℃
Disconnect the load/Charging activation
self-consuming:<80uA
Size: 160*116*25mm
Wiring Diagram

نقشه سیم کشی سیستم مدیریت باتری (BMS) 12 ولت - 4 سری لیتیوم فسفات

نقشه سیم کشی سیستم مدیریت باتری (BMS) 12 ولت - 4 سری لیتیوم فسفات



PortDi script ion
B-Battery negative
C-Charging / Discharging the cathode
BC20Connect to the 20th positive pole of the battery pack
.......................
BC4Connect to the 4th positive pole of the battery pack
BC3Connect to the 3rd positive pole of the battery pack
BC2Connect to the 2nd positive pole of the battery pack
BC1Connect to the 1st positive pole of the battery pack
BC0Connect the first series of battery negative electrode, namely the total battery negative electrode

Wiring sequence

When assembling the wiring, correctly weld the row wire to the cell, connect the B- of PCM to the total negative electrode of the cell, and  insert the row wire into the pin holder of PCM.

(note: different connection modes with different string Numbers, and different connection modes with the same port)



Can't be used for less series
