| نمایشگر دیجیتال ولتاژ و درصد شارژ باتری های لیتیوم و سرب اسید قابل تنظیم | |
| نوع باتری | مدل All: سرب اسید / لیتیوم یون / لیتیوم فسفات |
| مدل 72V-5: سرب اسید / لیتیوم یون | |
| نمایشگر | LCD liquid crystal display |
| جریان کاری | < 5mA |
| ابعاد محصول (mm) | 61.3*33.3*13.5 |
| ابعاد محل نصب (mm) | 58.3*28.5 |
| دمای کاری | -10℃~50℃ |
| تنظیم تعداد باتری |  |
| تنظیم نوع باتری | |
| محدوده ولتاژ (V) | ALL: 8-120 |
| محدوده ولتاژ (V) | 5-72V |
نمایشگر میزان شارژ باتری های لیتیوم یون و لیتیوم فسفات و سرب اسید با دو روش ولتاژ باتری و درصد شارژ باتریسرب اسید : 12V 24V 36V 48V 60V 72V 84V
لیتیوم یون : 3S-28S
لیتیوم یون : 4S-28S
قابلیت تنظیم نوع باتری و تعداد باتری های سری شده
برای مثال در باتری سرب اسید 48 ولت، 4 عدد باتری 12 ولت باهم سری شده اند و در باتری لیتیوم یون 48 ولت، 10 عدد سلول باتری 3.7 ولت باهم سری شده اند.

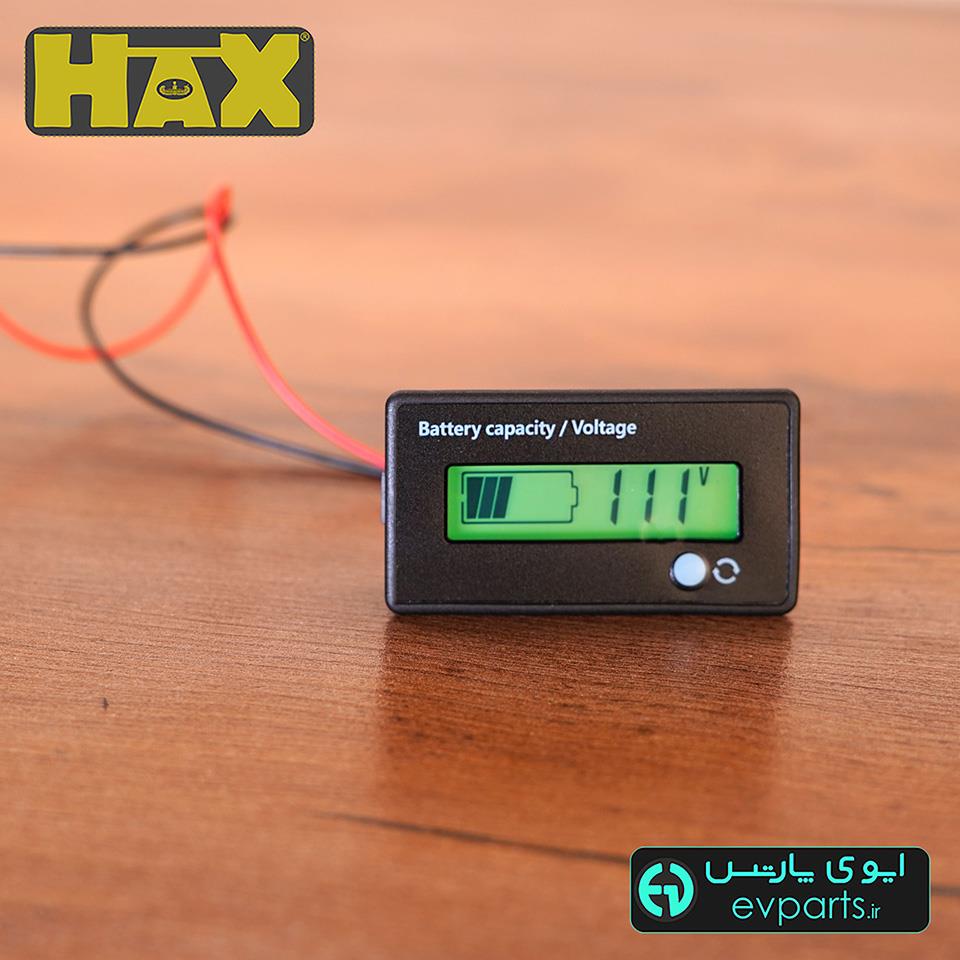

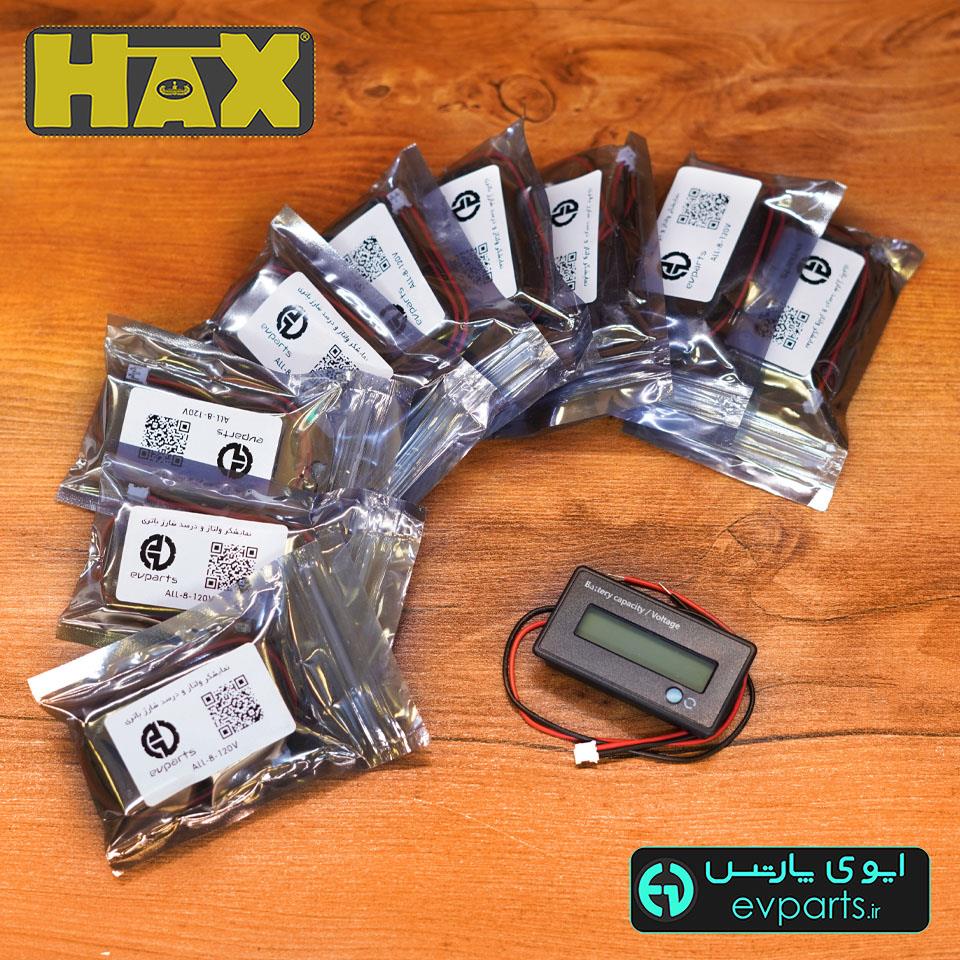

مدل ALL-8-120V
| دکمه های نمایشگر | |
 |  |
| دکمه Function - روی نمایشگر | دکمه Setting - پشت نمایشگر |
دکمه "Function" جهت تغییر وضعیت از خاموش به نمایش ولتاژ و نمایش درصد شارژ استفاده می‌شود.
| روشن و خاموش کردن نشانگر | نمایش میزان ولتاژ باتری | نمایش درصد شارژ باتری |
| | |
1- جهت تنظیم نوع و تعداد باتری نمایشگر دکمه های "Function" و "Setting" نمایشگر را همزان نگه داشته تا وارد تنظیمات شود
2- در صفحه تنظیمات، ابتدا نوع باتری را با فشرن دکمه "Setting" انتخاب کنید : P / L / F
3- با فشردن دکمه "Function" به مرحله تنظیم تعداد باتری رفته و تعداد را از 1 تا 28 انتخاب کنید.
| ولتاژ نامی پک باتری | سرب اسید (12V) | لیتیوم یون (3.7V) | لیتیوم فسفات (3.2V) |
| 36 ولت | P 3 | L 10 | F 12 |
| 60 ولت | P 5 | L 17 | F 20 |
نمایشگر میزان شارژ باتری های لیتیوم یون و سرب اسید با دو روش ولتاژ باتری و درصد شارژ باتریسرب اسید : 12V 24V 36V 48V
لیتیوم یون : 2S-17S
قابلیت تنظیم نوع باتری و تعداد باتری های سری شده
برای مثال در باتری سرب اسید 48 ولت، 4 عدد باتری 12 ولت باهم سری شده اند و در باتری لیتیوم یون 48 ولت، 10 عدد سلول باتری 3.7 ولت باهم سری شده اند.

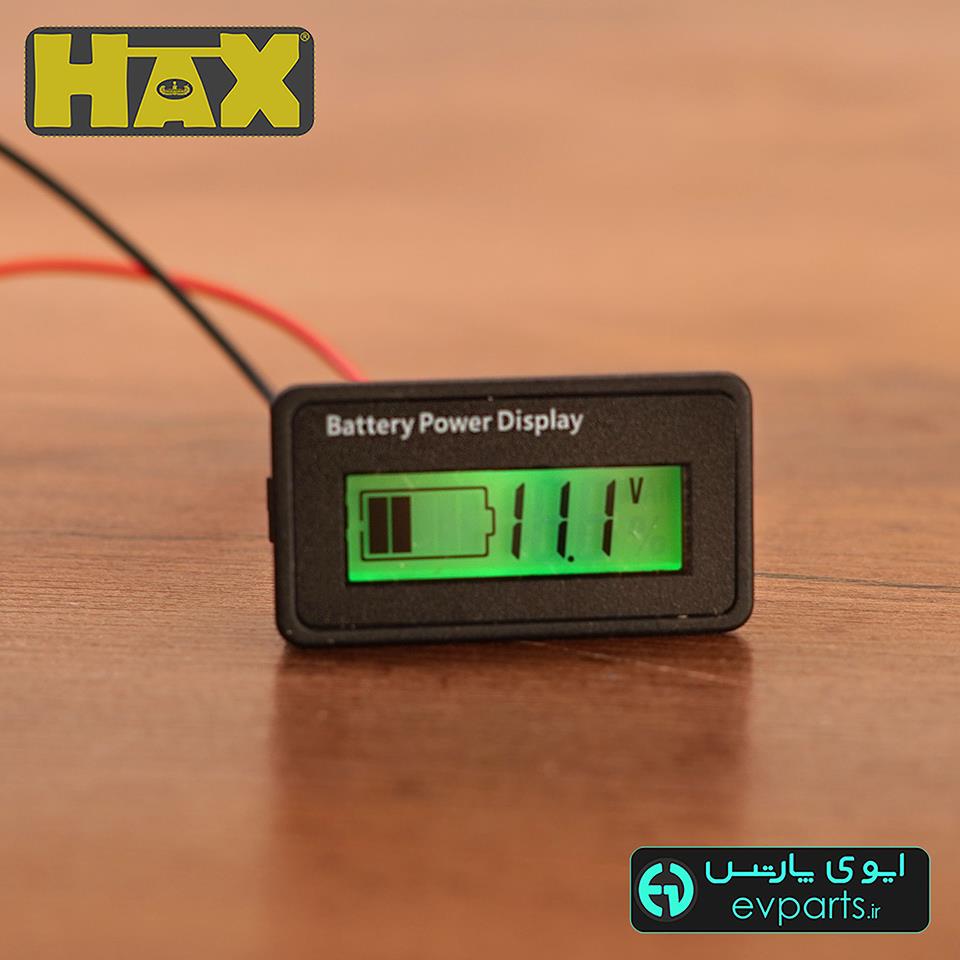

تنظیمات مدل 5-73V
Setting steps 5-73V
1. Disconnect the power supply of indicator. Turn on the power while holding down the set button.
2. Press the button to select battery specifications: 1L,2L,3L...... 16 L, 1 p, 2 p, 3 p, 4 p (3 L is 3Series lithium, 10L is 10 series lithium, 1P is 12V lead acid,4P is 48V lead acid...)
3. After setting, indicator automatically save the setting data.
